Теория вальцевых станков (вальцов). Вопросы по проектированию и изготовлению вальцов , конструкционное исполнение, метериалы, термообработка, кинематические схемы и прочие вопросы, вальцы своими руками, вальцы чертежи
Приглашаю всех желающих и имеющих опыт в эксплуатации и построении вальцевых станков к обсуждению темы. Задача: вальцы, желательно электромеханические и ручные вальцы одновременно, для небольшой мастерской на пару человек, занимающейся срочными ремонтами, и изготовлению по индивидуальным заказам. Вальцы хочется не разводные для прокатки квадратного проката, или с небольшим плоским участком для изготовления полосы под вырубку концевиков, тогда разводные (порядка 4-5 мм), ну или если по образу и подобию, то со сменными валами (плоскими и под прокатку квадрата) обручалки буду катать на старых вальцах. Идеально было бы на этот же двигатель с редуктором придаить и протяжку проволоки через фильерные глазкикака у ВТКматериалы, заготовки, узлы и агрегаты, имеющиеся в наличии, есть червячный редуктор 2Ч40, и есть двигатель на 0,5 квт. Их, думаю, приспособить к вальцам. производственная база, военный завод, на котором осталось 4 токаря из 400, специалисты хорошие, но делают долго, так как иногда оборонка подкидывает заказы, но мне спешить некуда. станки разные есть, токарка, фрезеровка, координатно-расточные, плоско-круглошлифовалка, ЧПУ токрка, ну и термичка, на другом заводе есть плазма, на ней можно покраить корпус вальцов, под последующую фрезерную обработку.
ну образование у меня не то, а как-то объяснить, нарисовать все это дело нужно, чтобы эти все специалисты мне сделали в итоге вальцы, а не ракету (по привычке).
есть в хозяйстве индийские вальцы, доставшиеся по наследству, на них нареканий практически нет, для мастерской по ремонту за глаза, но когда насобирается 200 г серебряных цепей, очень хочется электромеханические вальцы. а потом опять проходит.
в принципе, поскольку нареканий на вальцы, которые есть в хозяйстве, нет, можно их просто скопировать, но вот решился посоветоваться с коллегами, может нужно внести изменения в конструкцию имеющихся вальцов.
завтра выложу их фото. а сейчас хочу набросать примерный план обсуждения темы, в принципе, который будет соответствовать этапам разработки и построения вальцов 1) валы..... 1.1) диаметр 1.2) длинна 1.3) материал (сталь) 1.4) процесс термообработки и обработки поверхности 1.5) параметры подшипников скольжения (ширина шеек и диаметр) 1.6) втулки по которым валы будут перемещаться по корпусу в вертикальной плоскости (в случае разводных валов) 1.7) может еще что всплывет
2) шестернии всякое прочее, что будет передавать вращение 2.1) выбор способов передачи крутящего момента от ведущего вала к ведомому шестерни с одного бока с двух боков???? паразитные шестерни...... редуктор цилиндрический, планетарный (для ручной работы) да и для механической 2.2) диаметры шестернй (наружные внутренние), число зубьев, модули шестерней, посадки шестерней, шпоночные, конические????? 2.3) материал шестерней, термическая обработка...... 2.4) способ передачи крутящего момента от редуктора к вальцам, ременная, цепная, шестереночная..... 2.4) способ перемещения верхнего вала в случае вальцов с разводными валами, штурвал, шестерни, упорные винты (диаметр шаг резьбы.....)...... 2.5) может еще чего-то добавится
3) корпус станка 3.1) габариты и размеры (толщина стенок......) 3.2) способ разборки и сборки конструкции, сварка, сборка на винтах, литье.....
В качестве бронзы, я слышал что лучше бериливыя, у вас на втулках деаметр 33мм На вале шейки под них 25мм и почему ширина шеек под втулки разная? (Верхний чертеж) Под шейки лично я делал 32мм и не забыть оставить радиуса Деаметр валов 65мм сталь 9хс закалка на 60 Длинна вала 180 и все уместил на одном Переход с редуктора на вал на прямую, через подвижную втулку типа паз-отвертка, по тому что не один слесарь вам идиально редуктор не выставит, подвижная муфта гасит неточности Обороты регулировал шкивами, разницей деаметров с двигателя на редуктор, Передача ременная, цепи гриметь будут По деаметрам: под бронзу 32 мм под шестерни 28мм под муфту на ведущем вале 25мм
всем доброго дня уважаемые мастера есть ли у кого полный чертёж на вальцы скиньте пожалуйста на электронный ящик буду очень благодарен selyax_igor@mail.ru
Для валов, материал 12х, лучше нет. Зеркало служит бесконечно долго. Не ржавеет и ни каких проблем. Минус только цена металла. Но для маленьких валов думаю это не большая проблема. На большие валы 9хс. Крепкая, и недорогая марка. Минусы ржавеет. И хрупкая. Да и не кому не советовал бы длину валу больше чем два диаметра вала. Желательнее даже в меньше чем в два раза.
Доброго времени суток. Простите что поднимаю тему, но буду очень признателен если владеющий чертежами мастер найдёт минутку и отправит мне их на почту. Teddy_beer_kg@mail.ru. Заранее огромное спасибо, и ещё раз извиняюсь что поднял тему.
(absent 24.09.2013 00:53:07) по совету Сергея Вальтмана, была взята следующая компановка ручьев на валах (валы сугобо проволочные пока задумываются) диаметр около 55, и длинна соответственно 110-120 мм ручьи берутся с шагом уменьшения поперечного сечения около 20%, скос при вершина 1/4 диагонали квадрата, катать по 2 раза в одной канавке с поворотом в 90 градусов смотрите картинку....... между канавками после которых будет проводится отжиг и первой в которую пойдет отожженая проволока растояние будет увеличено, отжиг после уменьшения поперечного сечения в 2 раза или на 50% (ВЗЯТО ПО ПАМЯТИ ПО-МОЕМУ ИЗ БРЕПОЛЯ, помоему там про поперечное сечение а не про относительное удлиннение, если про относительное удлиннение то не знаю пока как посчитаь)

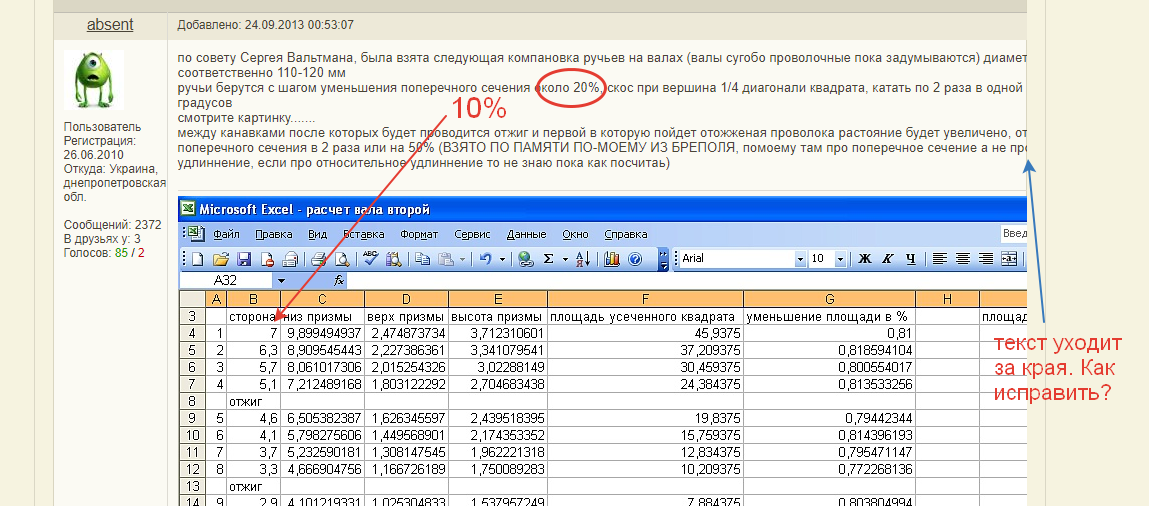

Тема старинная, но актуальная. Делаю чертеж валов с ручьями для токаря. Подскажите, автор или кто знает, в тексте оговорка или я что-то не так понимаю? Написано уменьшение на 20%, а в таблице вижу 10%. Попутно спрошу, на сколько в идеале уменьшать каждую следующую канавку для разводных вальцов?
П.С. Оффтоп. Часть текста иногда уходит за пределы видимого поля, что за фигня, как исправить?
Чтобы посмотреть это фото в большом виде, надо его открыть в новом окне
(absent 24.09.2013 00:53:07)по совету Сергея Вальтмана, была взята следующая компановка ручьев на валах (валы сугобо проволочные пока задумываются) диаметр около 55, и длинна соответственно 110-120 мм ручьи берутся с шагом уменьшения поперечного сечения около 20%, скос при вершина 1/4 диагонали квадрата, катать по 2 раза в одной канавке с поворотом в 90 градусов
Еще вопрос. Скос угла канавки в 1\4 диагонали откуда взято, как вычислено? Сколько полагается делать, от чего плясать, в чем могут быть нюансы при отхождении от этого в более острый угол и в более тупой?
