Развернуть ⇓

Здравствуйте,приветствую всех!

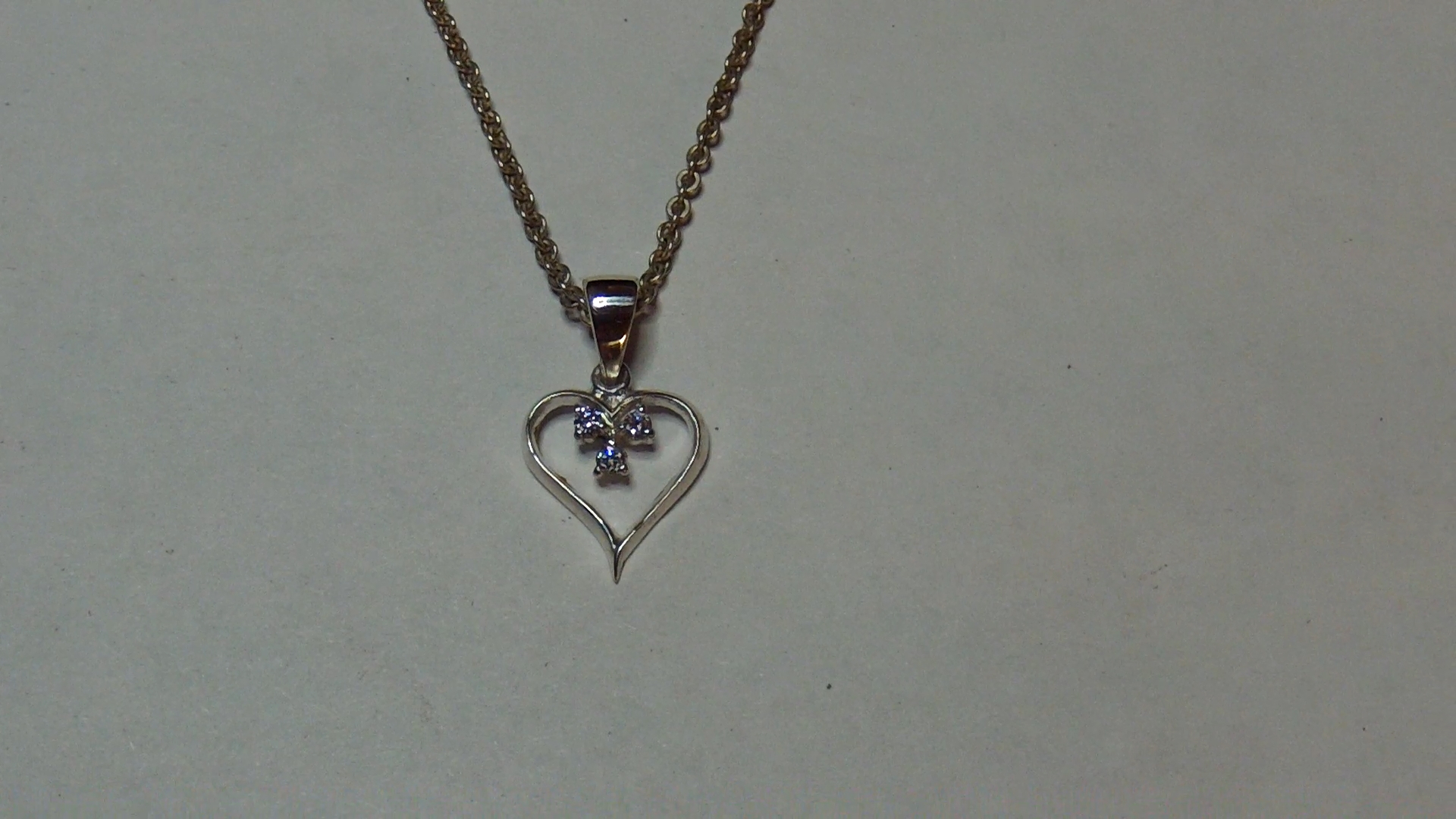

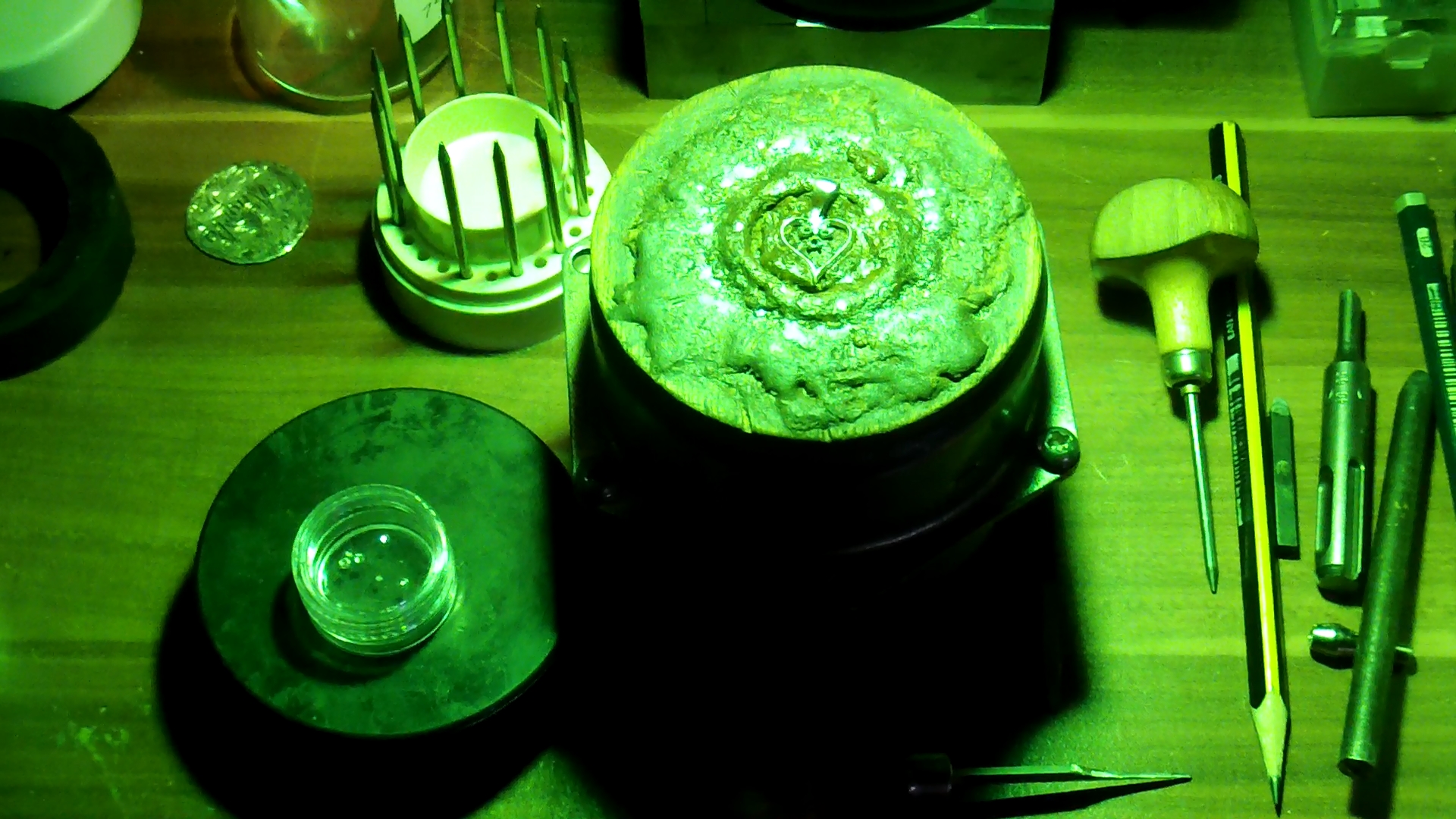

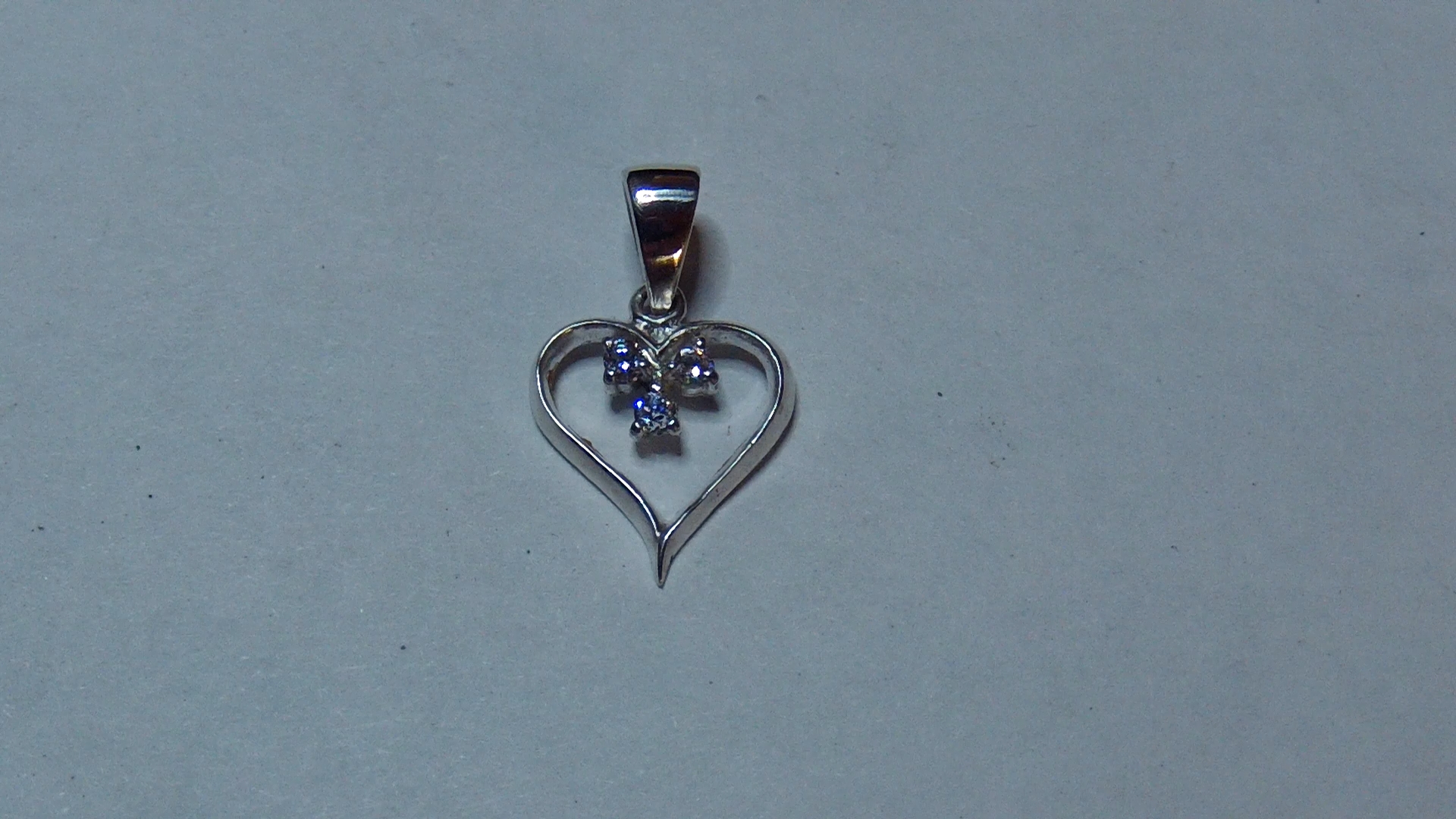

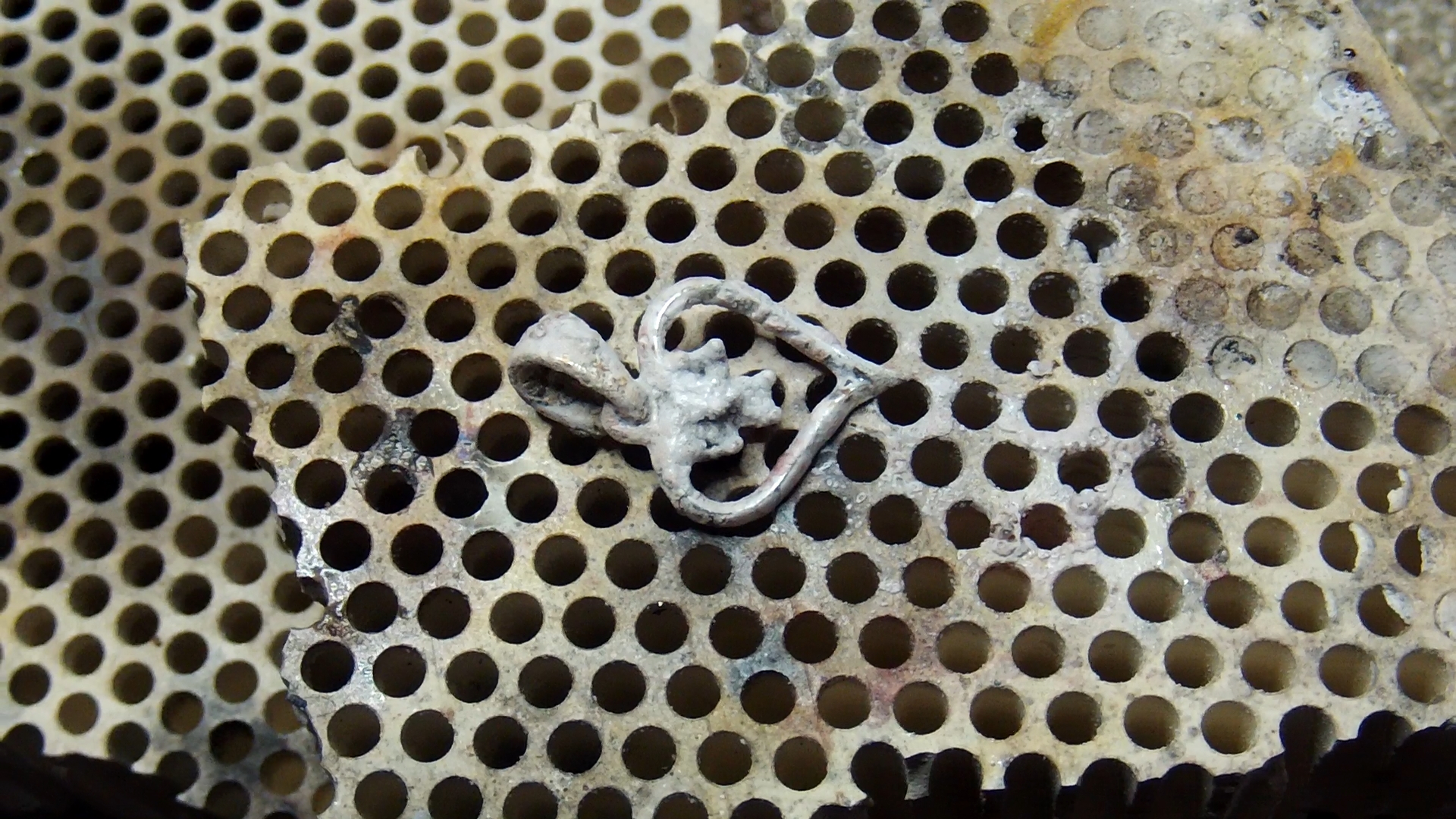

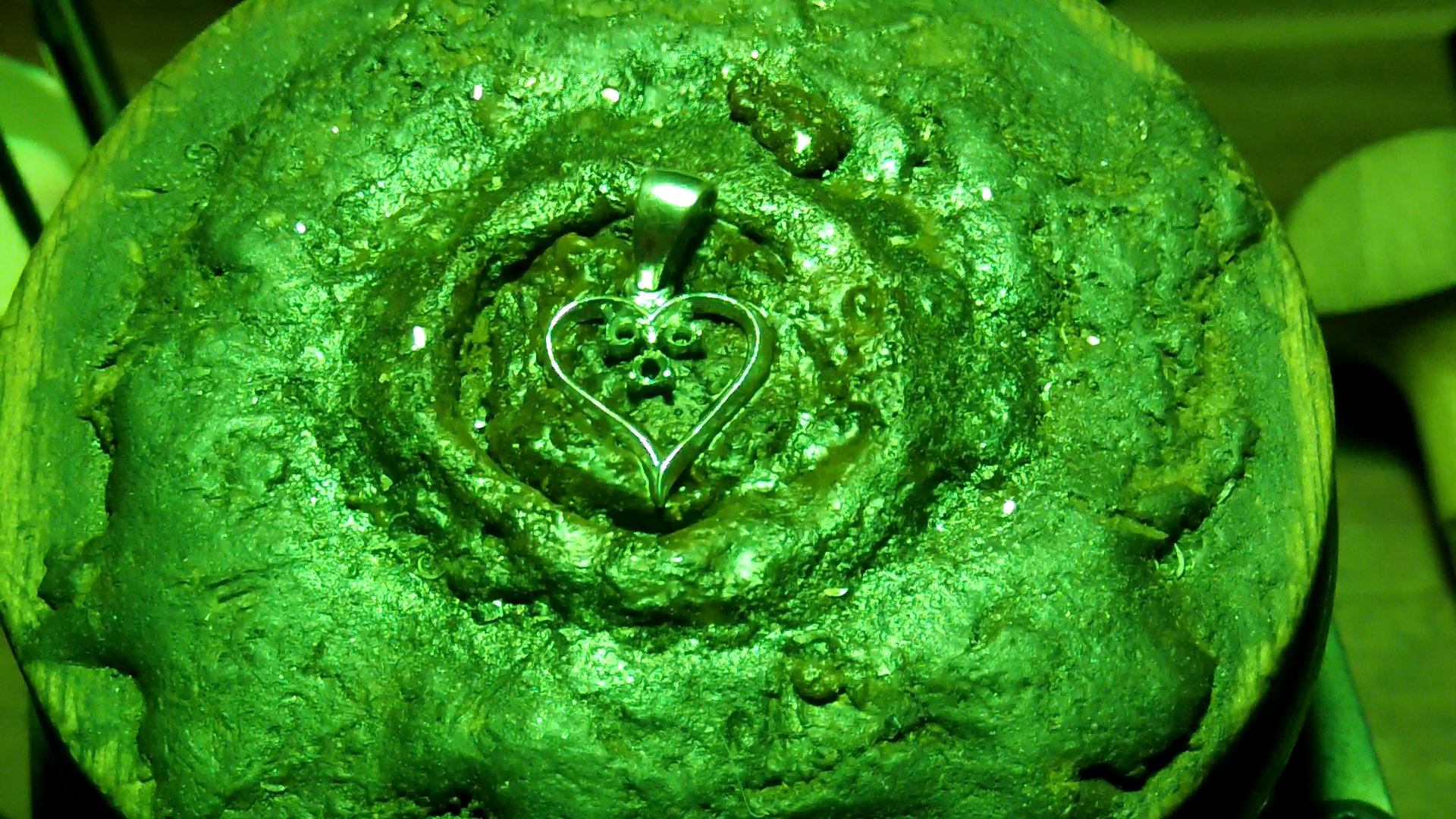

Сердечко с камушками 2mm

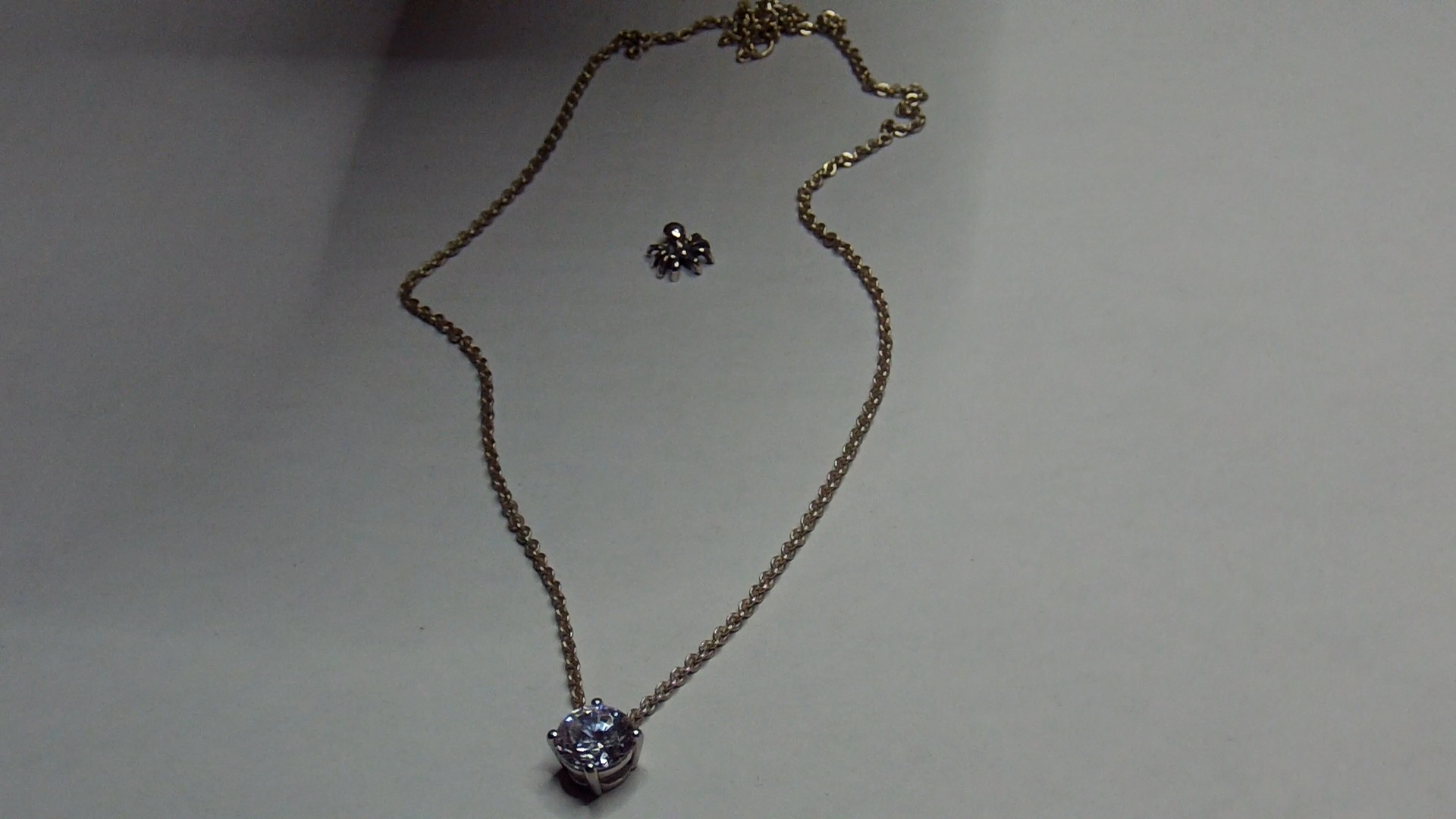

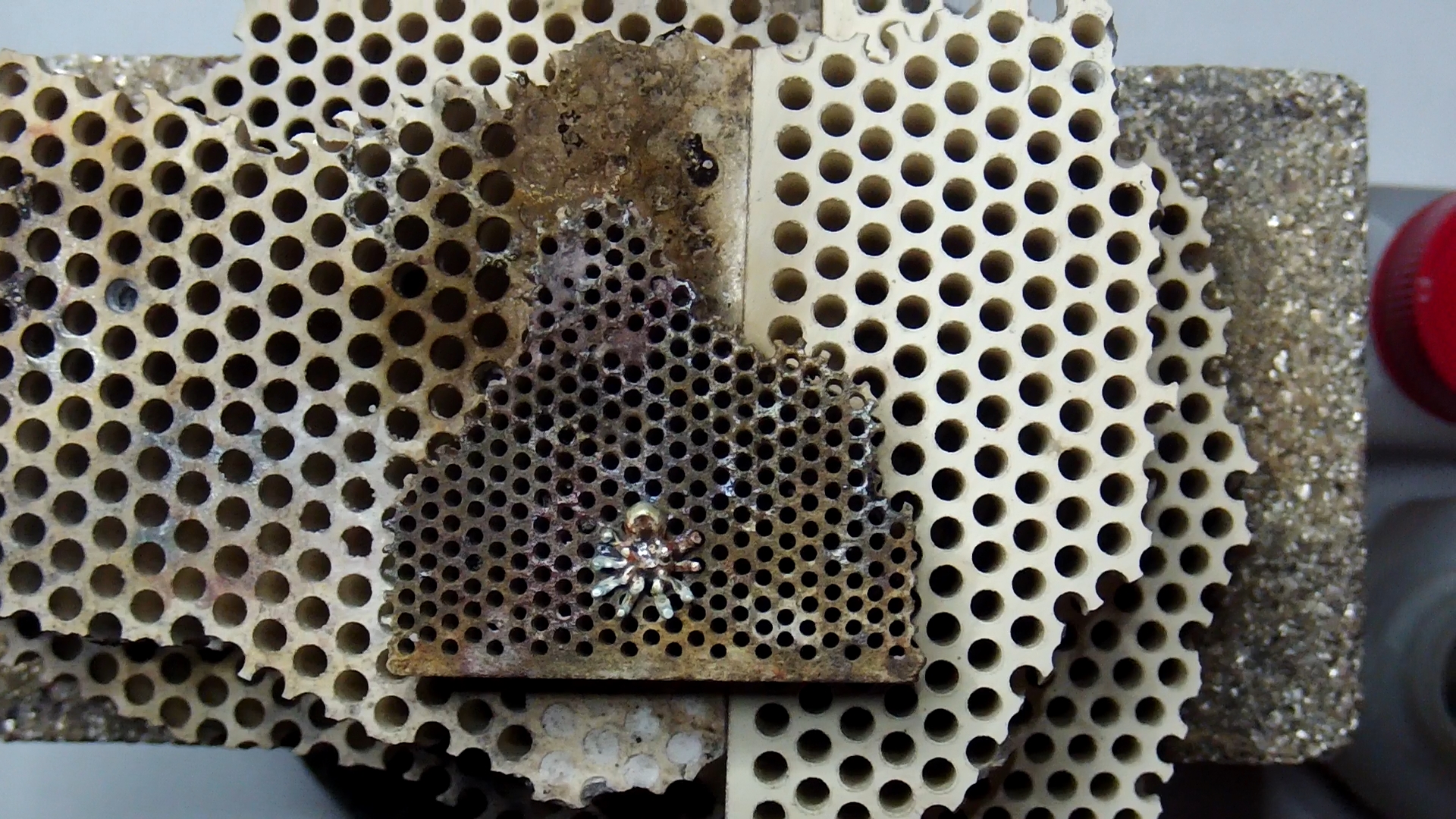

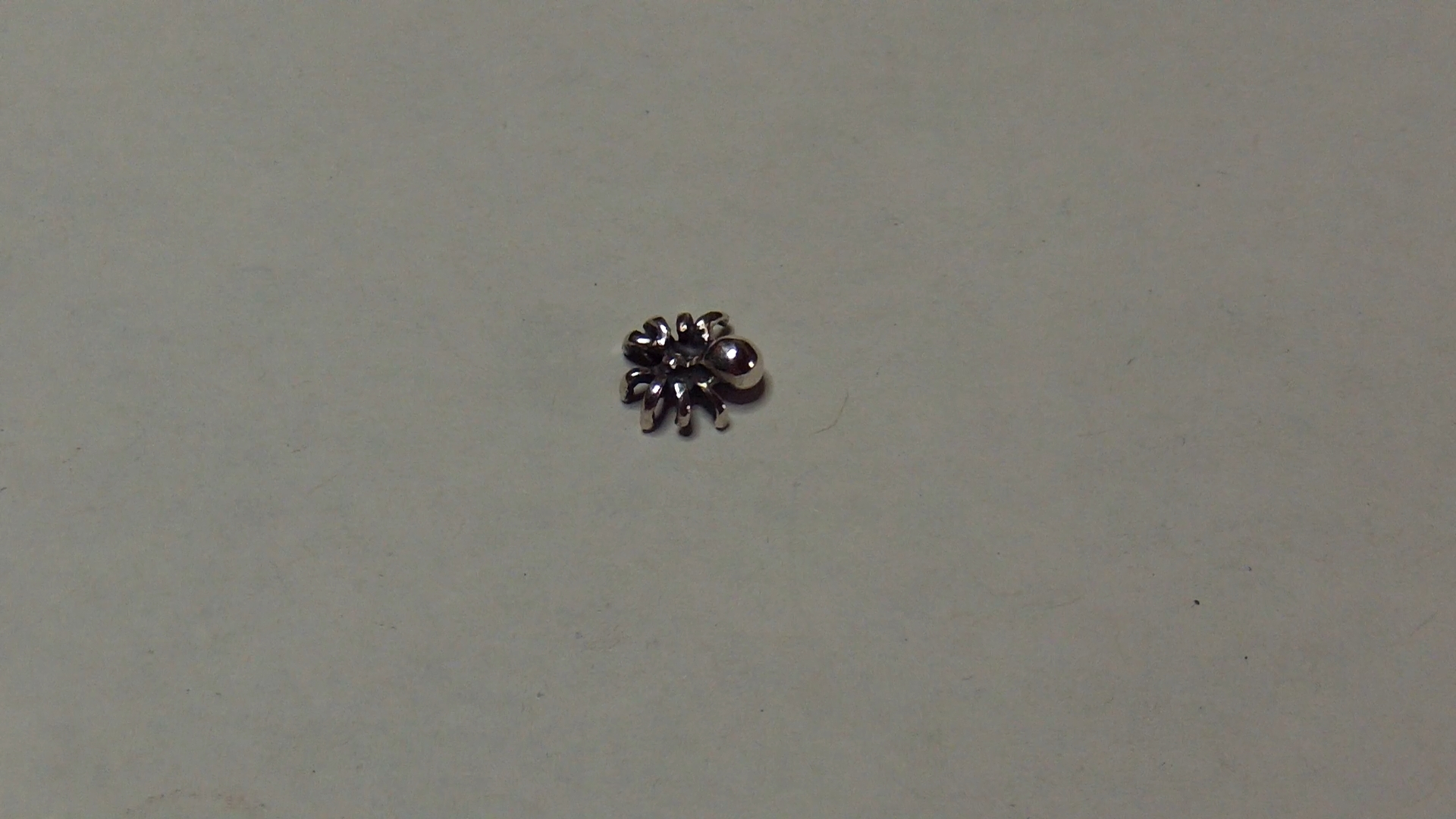

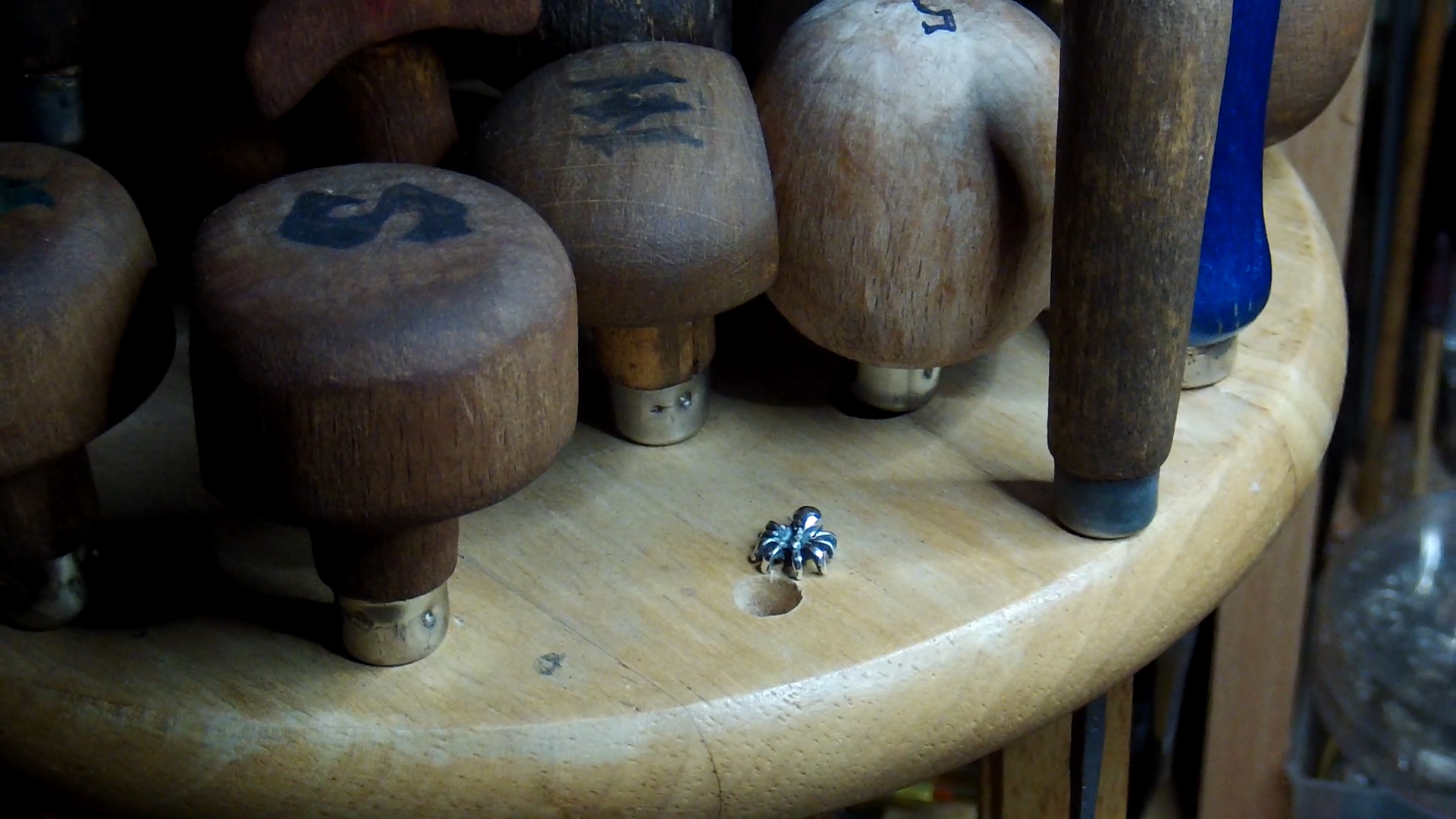

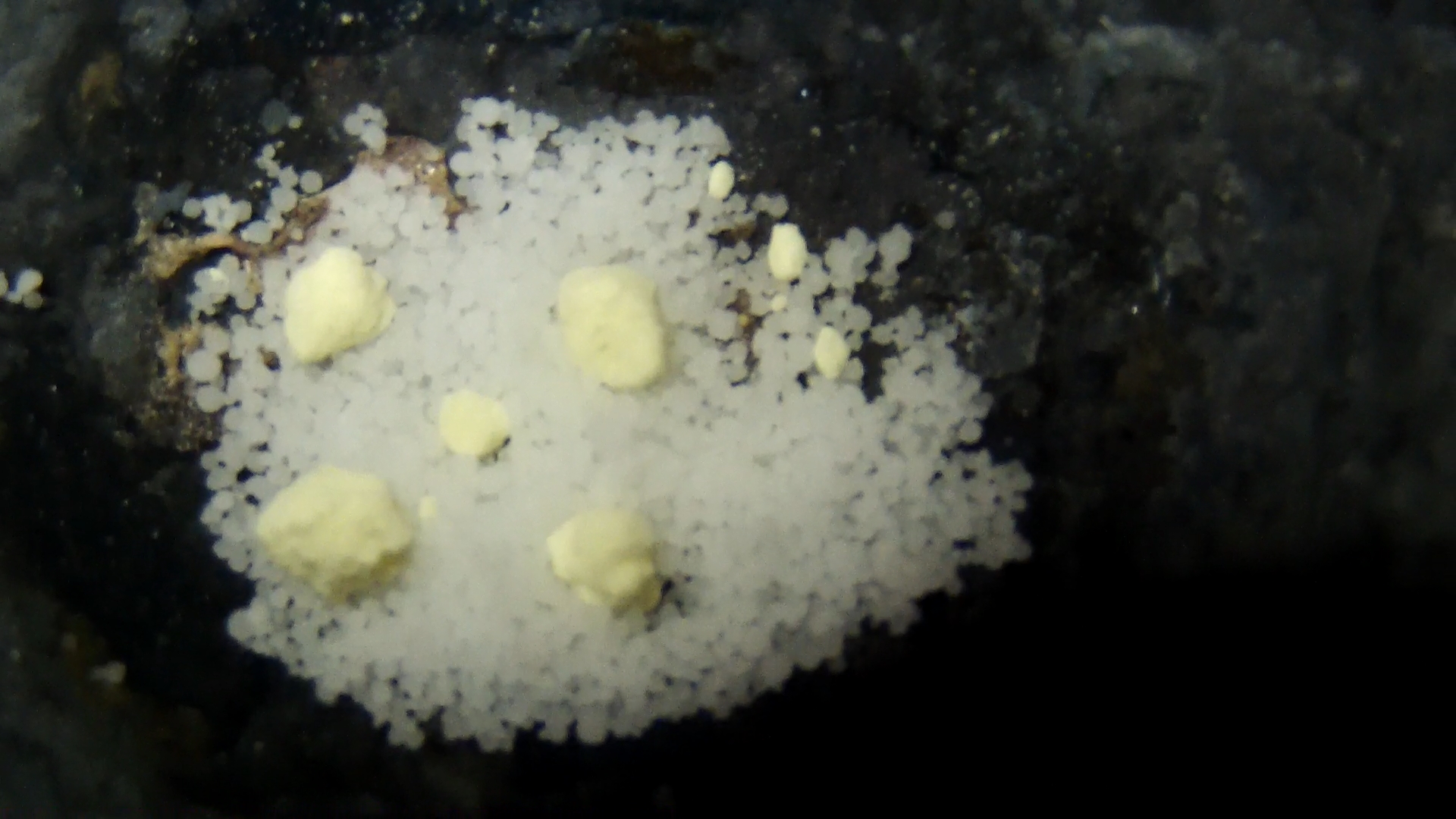

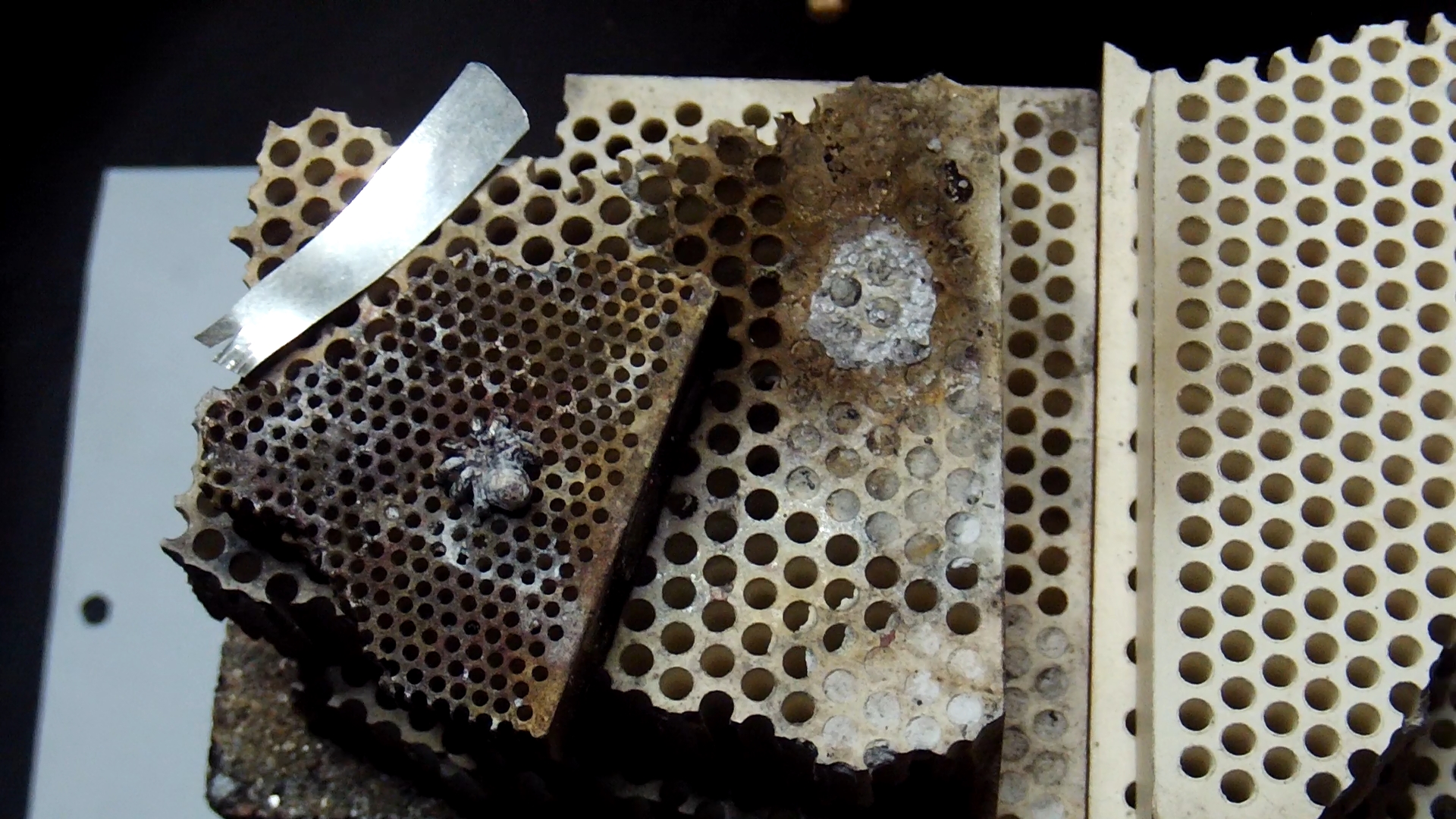

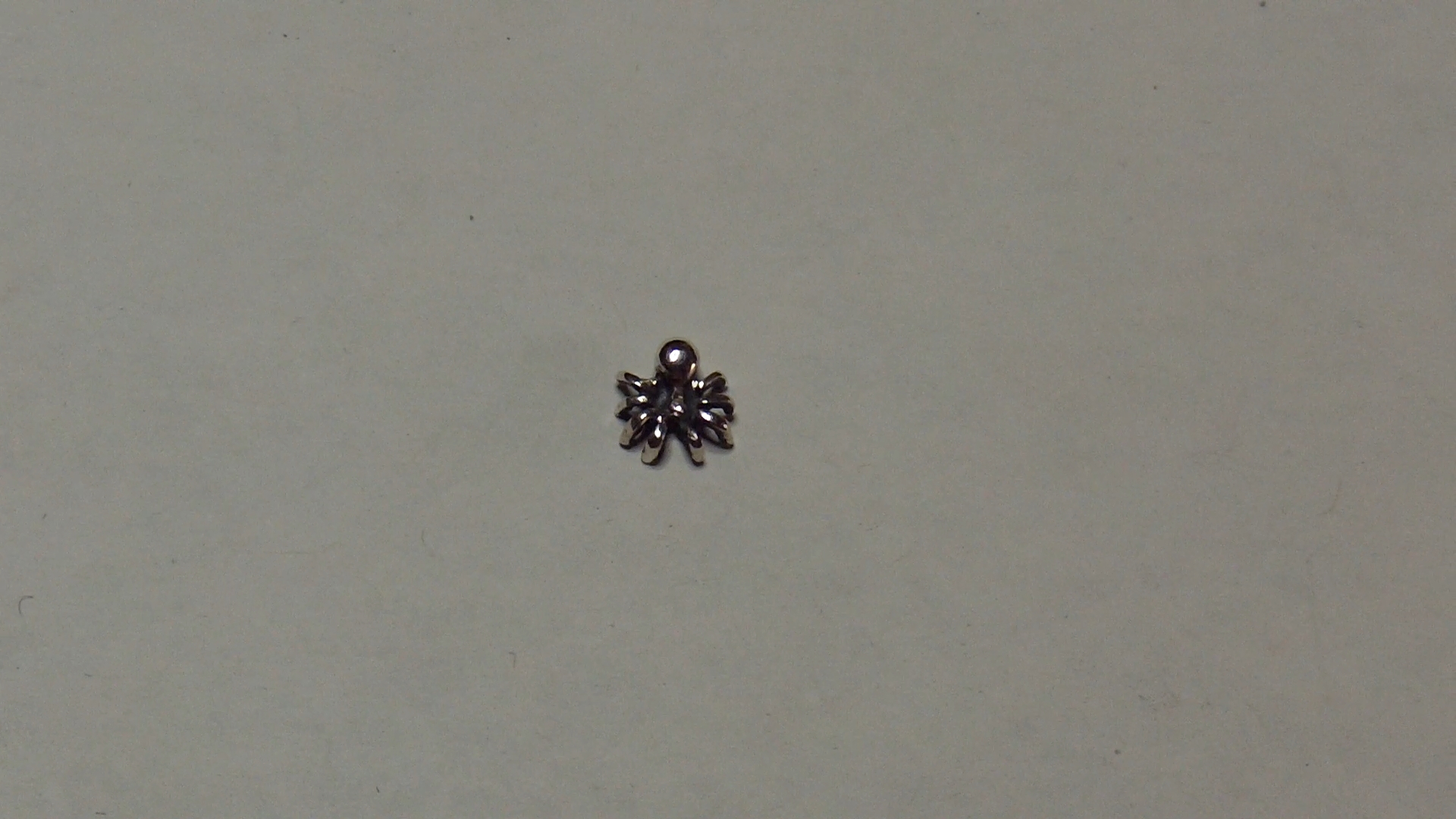

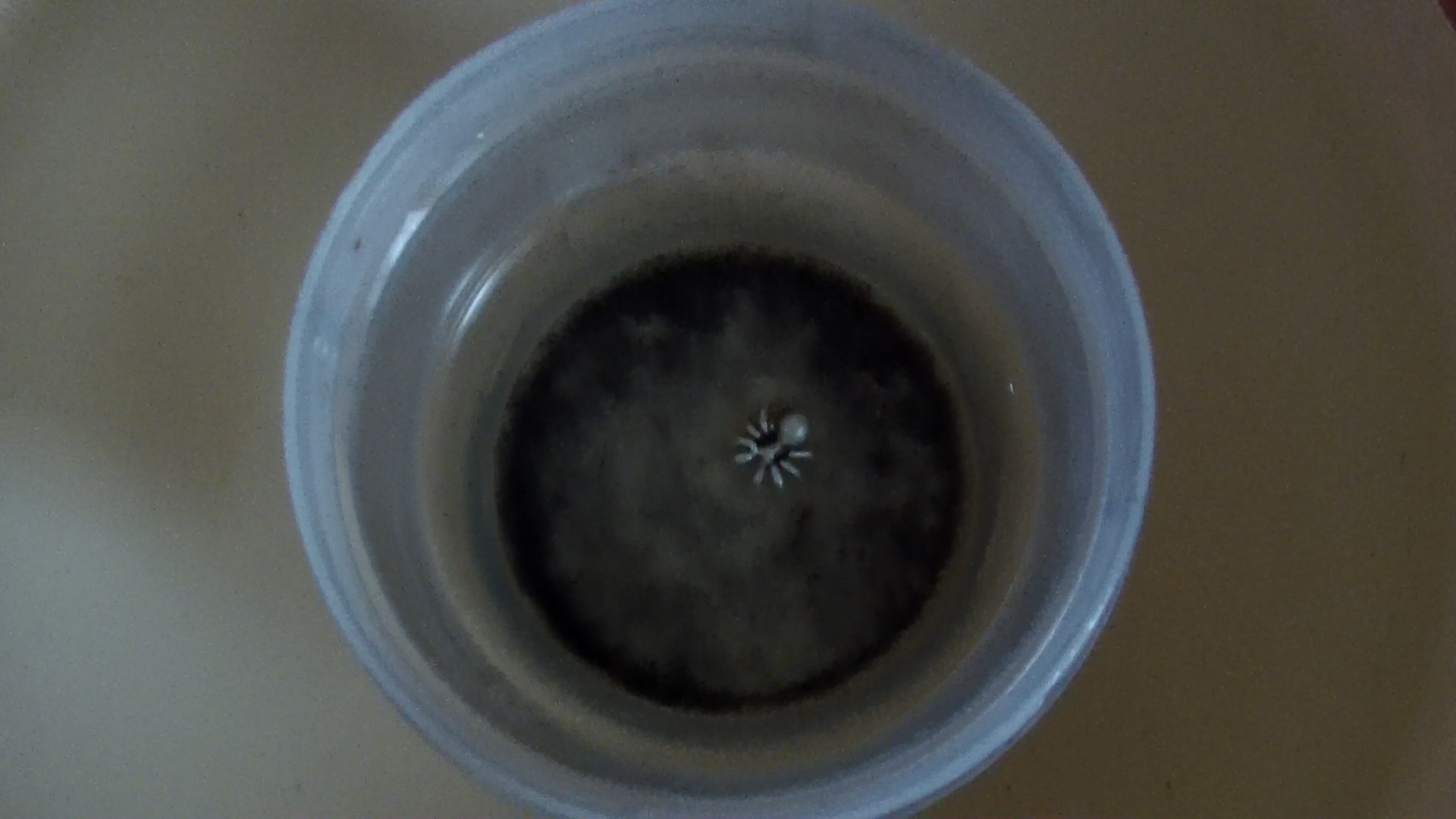

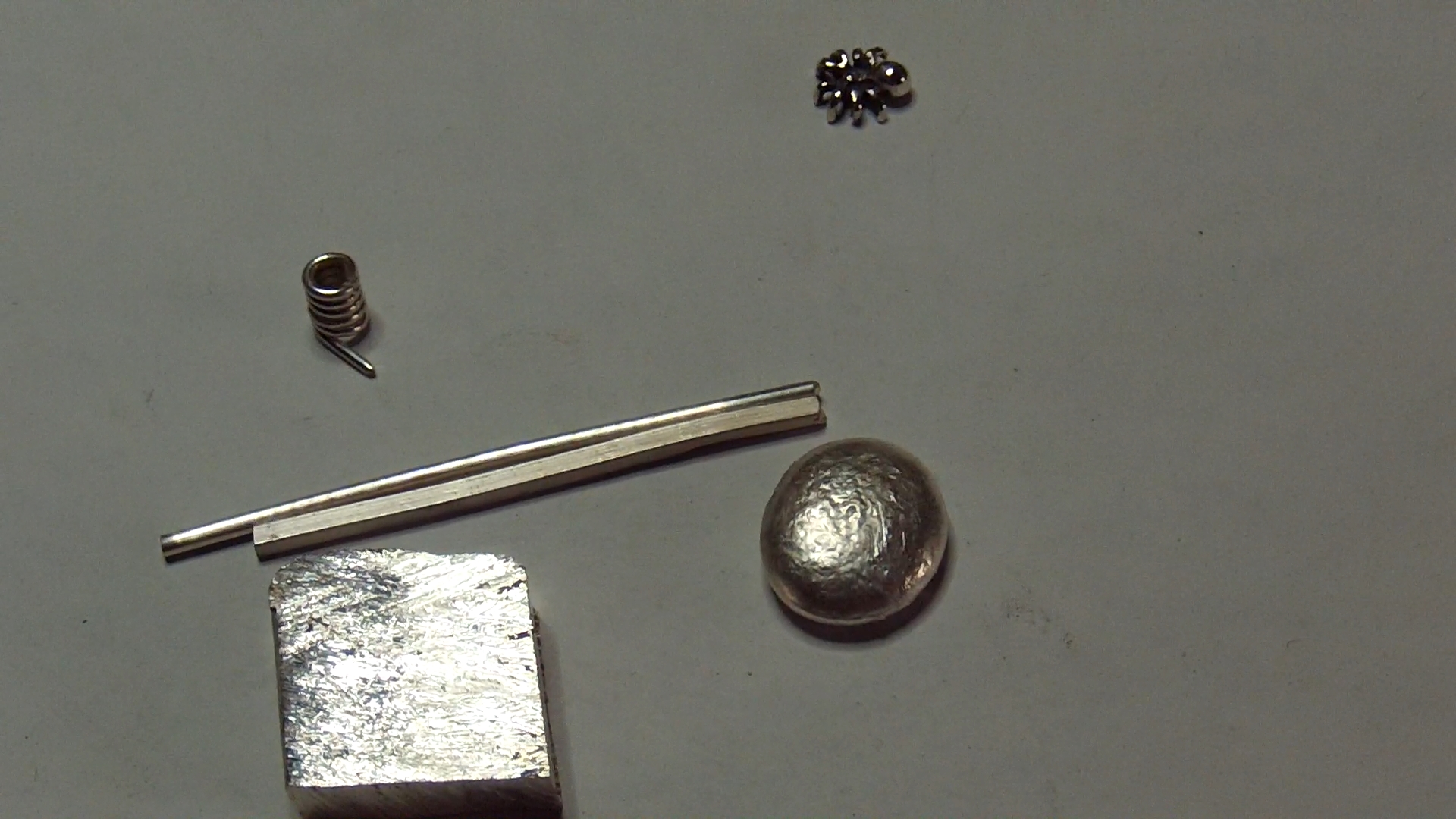

На фото паучок с чернением.Размер 7/8 mm.

Диаметр проволки для лапок 1 mm.
От нечего делать,для души...

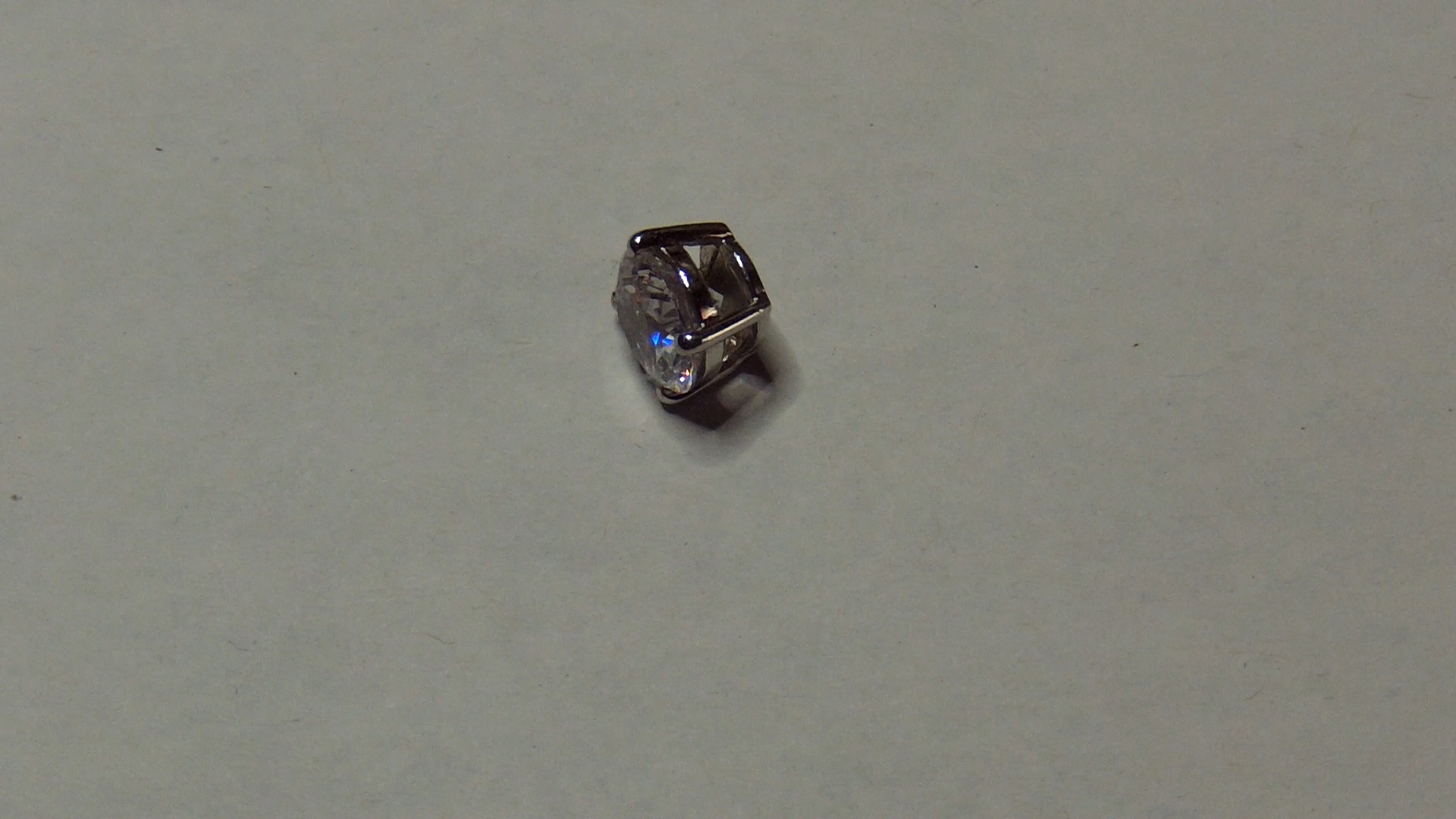

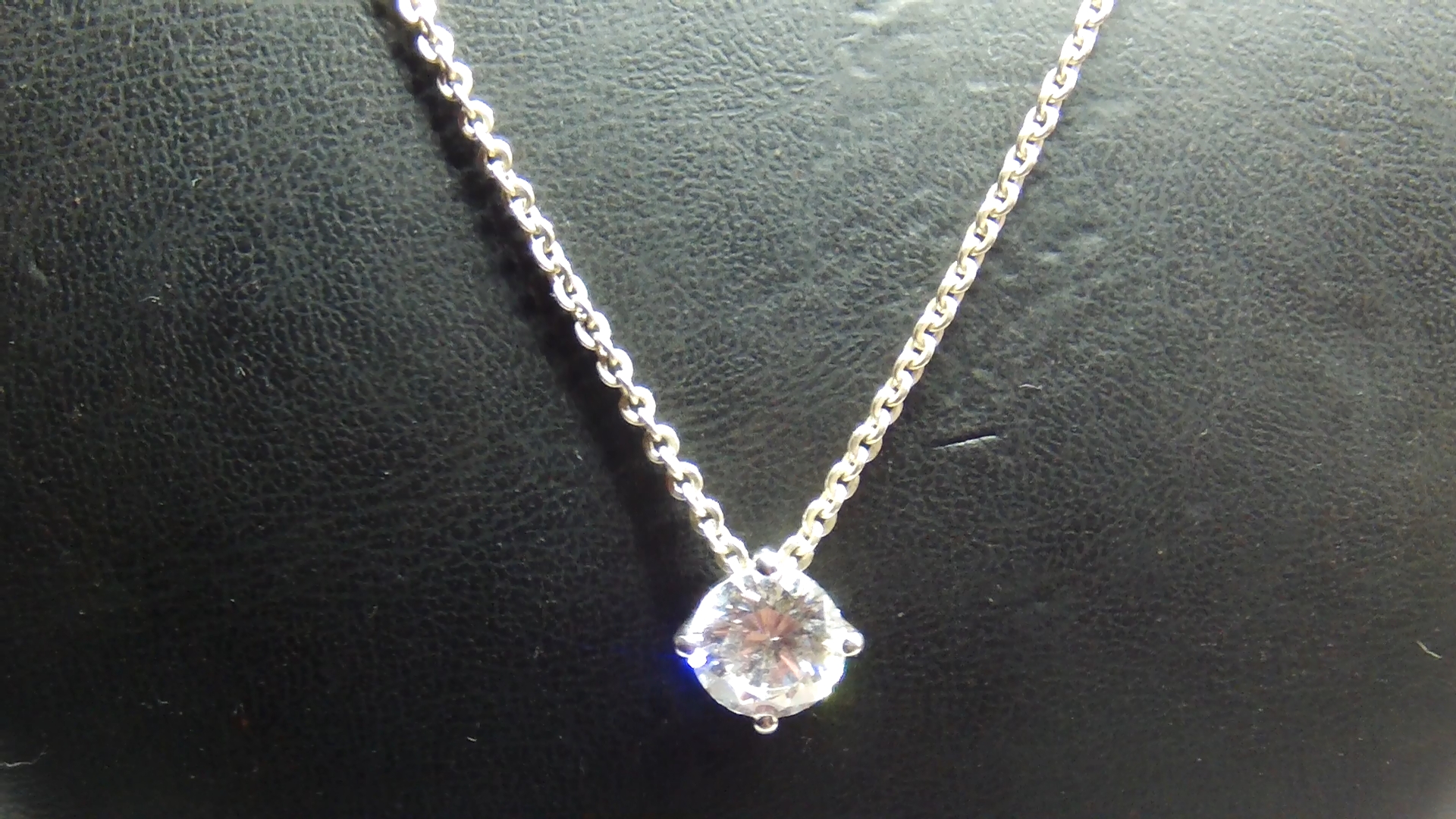

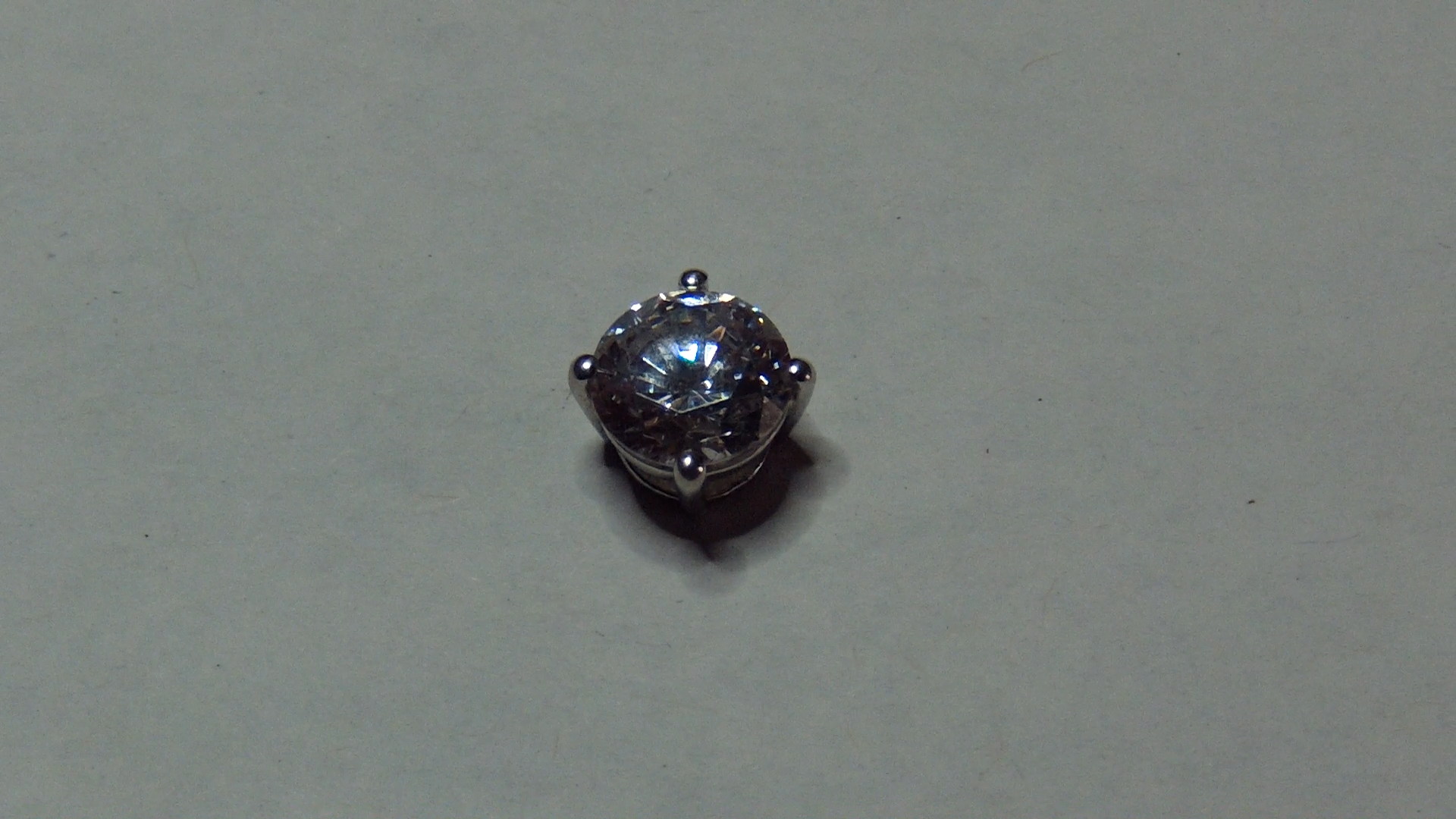

Кулон из камня 2 Ct.;

Крапаны из проволки 1 mm,высота - 6 mm;
Основание - прокат,толщина 1mm,вырубка,диаметр 6,5 mm;
Ободок - диаметр 7,5 mm, прокат 1x1 mm,пайка и небольшая подрезка
внутреннего диаметра || || -> |\ /|

впервые делал замок для часового ремешка, 16мм, вес 18 гр.
за качество фото прошу прощения, обычный телефон

Всем доброго здоровья!

Серебренная брошь (фианиты)...вставки диаметром от 0.9 до 1.75...

...это была первая работа, после большого перерыва...от начала до конца...всё как обычно...
...не стал снимать весь процесс, потому как и снимать особо нечего было...
...только в начале несколько эскизов... и что в итоге получилось...

0.9 мм    - 2
1 мм       - 65
1.25 мм  - 3
1.5  мм    - 2
1.75 мм  - 13
--------------
             85

Гаджимурад,
а чего изнанку не показываете, если мне не изменяет память, там есть чему поучиться.... по моему там были качественно выполненные ажуры

trubotchist, хорошая у Вас память Дмитрий...благодарю за отзыв!
... несколько раз редактировал сообщение так как вперемешку фото загружались да и все сразу загрузить не удалось...вот не знаю почему...оставил так, очень в сон клонило...в принципе на обратной стороне ничего такого, почти всё тоже самое...попробую сейчас добавить несколько фото...



Гаджимурад, Очень хорошая работа , респект . НО почему выбрали именно этот вариант ? Первый и второй рисунок куда интереснее , как по мне . За изнанку тоже респект , так уже мало кто делает . С ув .

Изнанка тоже хорошая, согласен.
Но если бы поперечки были бы не ребрышки, а дорожки и вровень с периферией, то было бы еще лучше.
Мне так всегда казалось... -  для того, чтобы изнанка с лицевой не спорила, кто главнее.

Я так думаю....

А это как, можете пояснить?

trubotchist,
bazzl говорит о "пике" ажуров...с телефона неудобно, вечером отпишусь...

...с картинками))

Гаджимурад,
а, всё, сообразил.
Я понял не правильно, мне почему-то показалось что bazzl,
говорит о каких-то продольных дорожках.
Не знаю, тут можно спорить, мне больше нравится вариант с перемычками в виде "пиков" без площадок. Скажем так, меня учили что ажур должен быть максимально возможного размера и изнанка должна выглядеть не хуже лица.
Но это на вкус и цвет....

trubotchist, Прав на 100 % , но поди скажи это кому то из молодых и начинающих - засмеют . С ув .

И я за то, чтобы изнанка выглядела не хуже лица.
Вопрос только в том, как именно для этого должна выглядеть изнанка.
Каждый этот вопрос решает по-своему, если вообще этим вопросом задается, конечно.

Скажи это кому-то из пожилых и опытных - тоже посмотрят с сожалением, как на дефективного.
Но, конечно, бывают и исключения любого возраста и квалификации.

Добрый вечер!

ремесленник, Georg.P, bazzl, - благодарю вас за отзыв... а так же всех тех кто зашёл в тему и кому интересно

Georg.P,  заказ был через интернет, клиент изъявила желание иметь миниатюрную брошку в виде аббревиатуры её организации...эскизов было больше чем сюда загрузил...пообщавшись, отправил на почту свои мысли (в форме эскизов) на что клиент мне прислала в ответном письме скрин со своего телефона, вариант как наиболее понравившийся... Причём на счёт камней она тоже была в размышлениях...ставить не ставить...хорошо хоть согласилась...

...вообще думал что эскиз выберут другой, тот который максимально стилистически приближённый к дизайну логотипа организации (фото логотипа и фото эскиза которому полагал отдадут предпочтение прикрепил к сообщению). Собственно с него то и начал, так как он напрашивался сам собой...можно было бы ещё поиграться с этим вариантом ...ну да ладно...на что добро дали на том и остановились...
...дабы не сочли за рекламу (ссылку опустил) кому интересно наберите в интернете, посмотрите чем занимаются...

bazzl, режу всегда по разному, и так и так ...и с Вами и с Дмитрием согласен, так как для меня предпочтительны оба варианта...

...в данном случае у буквы F есть два отдельно закреплённых камня на верхней части один и один на среднем элементе, обратите внимание на ажур под отдельно стоящем камнем на среднем элементе буквы -треугольная форма и линия в аккурат выходит точно на "пик" перемычки, линия плавно перетекая связывает одну часть с другой - цельная картина, а сама буква словно в рамке по всему периметру...будь там небольшая площадка такого визуально эффекта уже бы не было... было бы хуже или лучше, кто знает?

Сложно однозначно сказать на сколько один вариант был бы в конкретном изделии предпочтительнее другого, так как и тот и другой вариант блестяще справился бы с задачей декоративного оформления обратной стороны - и это ли не главное во всей этой затее? Сама мысль об изнанке, вы только задумайтесь! Её толком ошкурить и отполировать не хотят не говоря уже о том что бы что то там подрезать под камнями - действительно - "а для чего?" "...это же внутри, это же не видно!"..."...да и кто за это будет платить?"...мда...уж...

Изнанка изделия... она как подкладка хорошего костюма, красноречивее всяких слов... стоит любое изделия взять в руки и заглянув в него как многое становится понятно...обратная сторона - что она из себя представляет? Качество поверхности...обработка поднутрений...внутри кастов перед закрепкой и т.д... и даже вопрос не в том в ручную или в 3d (оставьте уже эти разговоры вы от них ещё не устали?) - вопрос в самоотдаче, и там и там этот вопрос первостепенен, а без неё не в рукопашку не в 3d ничего не имеет смысла!

В отношении даже к самому технически не сложному в исполнении - насколько ты верен себе и своему делу... уровень твоей компетенции... что ты, не кто нибудь где то там, а именно ты можешь предложить клиенту - это всегда видно, стоит взять изделие в руки... неважно насколько ты юн в отрасли и на сколько опытен, опыт вещь такая с годами и неравнодушным отношением только растёт и нет ни конца не края этому...профессиональный рост как побочный эффект твоей самоотдачи и неравнодушия, жажде познаний усидчивости, терпению, и практике... практике...практике...

...оглянёшься назад "ой ё, это что я когда то делал?!" и с улыбкой на лице сам себе ответишь "Да я!"...а сейчас спустя время уже лучше...аккуратнее...осмысленнее...легче...гораздо легче...чем тогда в начале...и дальше будет только интереснее...ты обречён быть лучше, с каждым разом... и хорошо на душе, что молодец, что на правильном пути и не в погоне, не в сравнении с кем то и не в чьих то глазах козырнуть - а просто, быть лучше того вчерашнего парня который когда то начал... лучше себя вчерашнего...

...как то возвращаясь вечером домой, переваривая прожитый день... ну так...слово вырванное из контекста "конкурент"... к о н к у р е н ц и я...
"здоровая конкуренция"..." не здоровая конкуренция..." что это вообще всё такое?!

Да если задуматься... а есть ли она вообще это конкуренция и если есть то как выглядит, в чём проявляется??? Судя по отношению, уровню компетенции, уровню профессионального мастерства, тому уровню качества изделий что предлагают - люди находятся просто в разной системе ценностей, в разных ментальных мирах, так что друг друга задеть или обидеть шансов нет, а следовательно и не о какой конкуренция здоровой или не здоровой и говорить не приходится... В чём соперничество, у всех есть клиенты и у тех кто делает спустя рукава работу и у тех кто её делает засучив, клиенты есть и будут...Задайтесь вопросом кто каждому из вас конкурент, и когда такого отыщете, задайте себе ещё один вопрос - а конкурент ли он вам?! Я не нашёл и знаю что не найду никогда...

Потому как если он может лучше, знает больше - он вам скорее друг (мотиватор), он вас заставит шевелиться, подогревая своими успехами, а если он знает и умеет пока меньше вашего то всё наоборот (при условии что он человек не глупый) вы ему друг, и где то даже его вдохновение, на достижение новых высот и развитие в целом...

Конкуренция... что вообще в это вкладывается... есть вдохновении природой, её величием...а человек то что, в чём он конкурент, да и кому...друг другу? Природе? Со своим мировоззрением, со своими взлётами и падениями, кто то смотрит с нами в одном направлении а кто то в другом это не хорошо не плохо -это жизнь, мы все разные...нам что то импонирует, а что то нет...кто то проявляет гибкость, пытается услышать, понять, читать между строк, и не торопится с выводами, принимая решения, а кто то наоборот гнёт свою линию и слышит только себя - слушает не для того что бы услышать, а для того что бы ответить...не ищут конструктивного диалога он им не нужен, а зачем он им ведь за ними "правда"... разный вообщем то люд...со своими тараканами...

...  успехами и профессиональным мастерством людей в той или иной отрасли имеет смысл только искренне восхищаться и ставить в пример, как двигатель, как мотиватор, как своего рода вдохновение возможно...

...стал замечать что копится во мне усталость...и какая та досада на душе...

... все вопросы в сообщении считайте риторическими...
...текст на усмотрение модераторов...флуд не флуд...оставлять...удалять... или переносить... И поговорить охота и мысли невпопад...

...надеюсь никого не обидел...

быть добру...

(что то опять не всё загрузилось...)

Изделия приятные, аккуратные. Должен только заметить, что, как меня учили, ажур выполняет не только декоративную функцию, но и обеспечивает доступ света к павильону камня, разумеется, при наличии дигеля и люфтов. Кстати, дигель для изделия - все равно, что рама для картины, не стоит об этом забывать...

Здравствуйте!

Мира и Здоровья всем!
Мой вариант пустотелых шариков.
Заметил,много ребят на форуме,задают вопросы про шарики.Возможно,- кому-нибудь пригодится.
Выпуклые или вогнутые поверхности,- больше подвержены окислению со-временем,поэтому, -
буду изготавливать из банковской чистоты без лигатуры (Ag 999,9). (Хоть из чистой платины).
При повседневной носке могут стать матовыми,похожими на жемчужины.

Я не большой сторонник изделий из чистых металлов,
но в данном случае - считаю возможным их использование.
Иногда применяю чистое в накладках под камни в ювелирных изделиях,для припоев,или при всечке.
Недавно видел своё изделие,сделанное из чистоты около года назад,(не для повседневной носки).
Ощущение такое, - что оно только что отполировано.Поэтому, - в комплекте будут серьги-шарики.

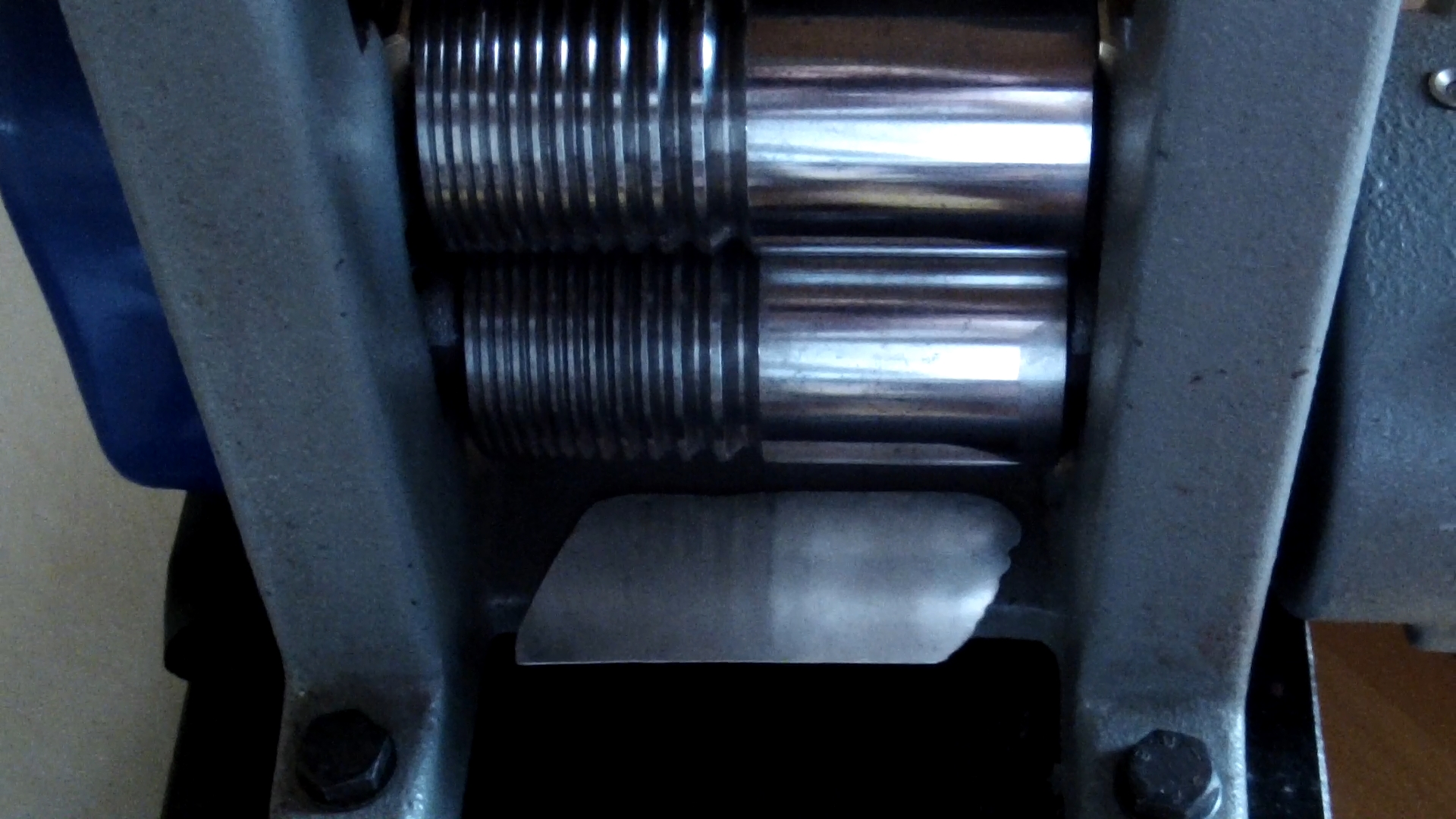

Итак, - прокат до 0,55 mm -> отжиг ->


Вырубка пробойником 16 mm.Подложка снизу из дерева или меди.
(Во избежании порчи вырубных пуансонов).Молоток металлический,тяжёлый ~ 450 gr.
Запасной пробойник (5 mm) можно попробовать сделать из автомобильного (хромо-ванадиевый сплав),
(из него ещё много чего сотворить можно)молоточный резец,матуар и т.д.)).
Если работаете с белым золотом,особенно низкопробным,толщиной больше 0,5-1 mm  -
ребята,берегите пальцы (!),используйте специальные приспособления для удержания пробойника.
Прокат,во избежании вибрации и сдвига при ударе,желательно закрепить деревянным клином.
Металл перед вырубкой - обязательно должен быть отожжён.

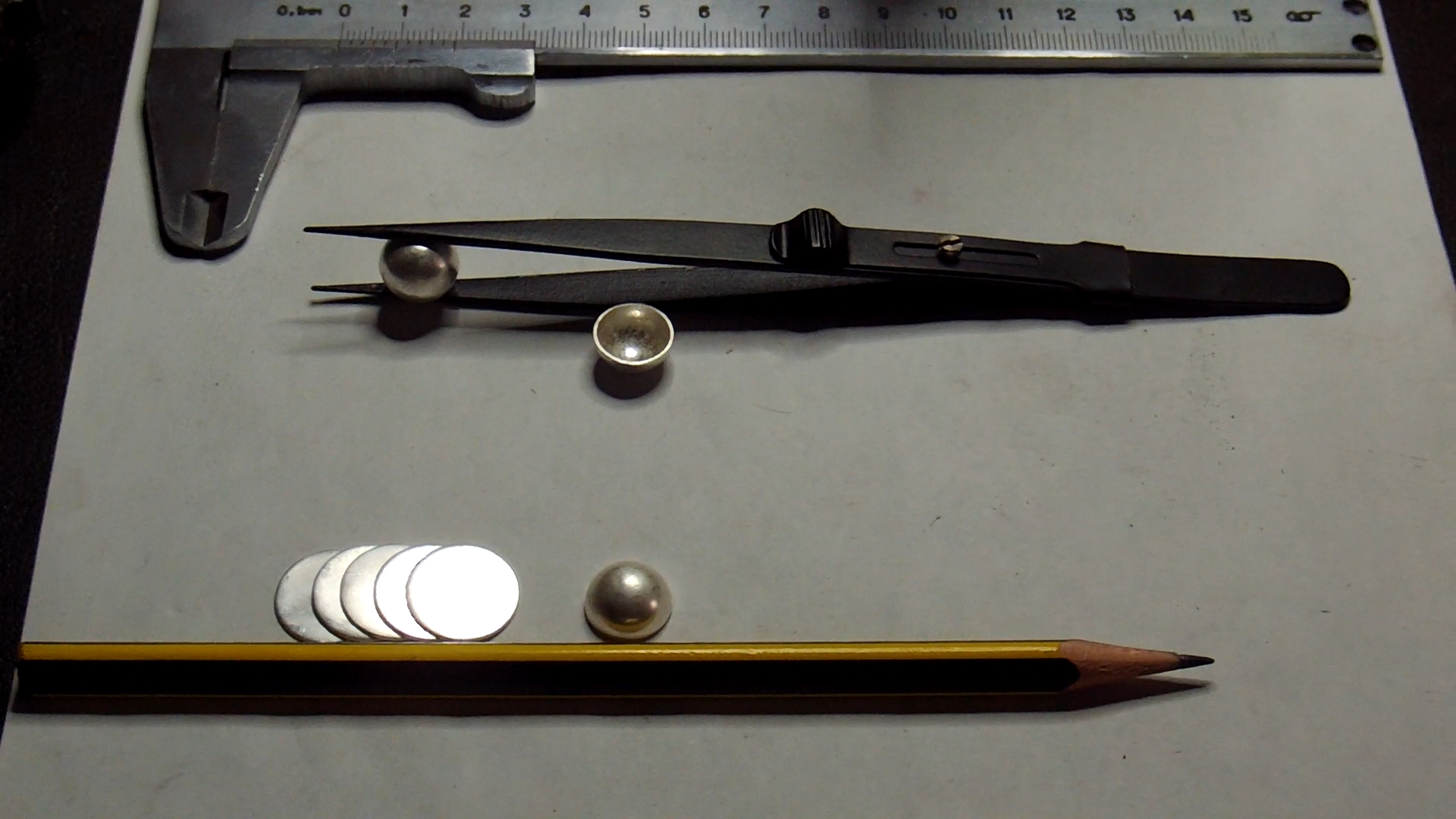

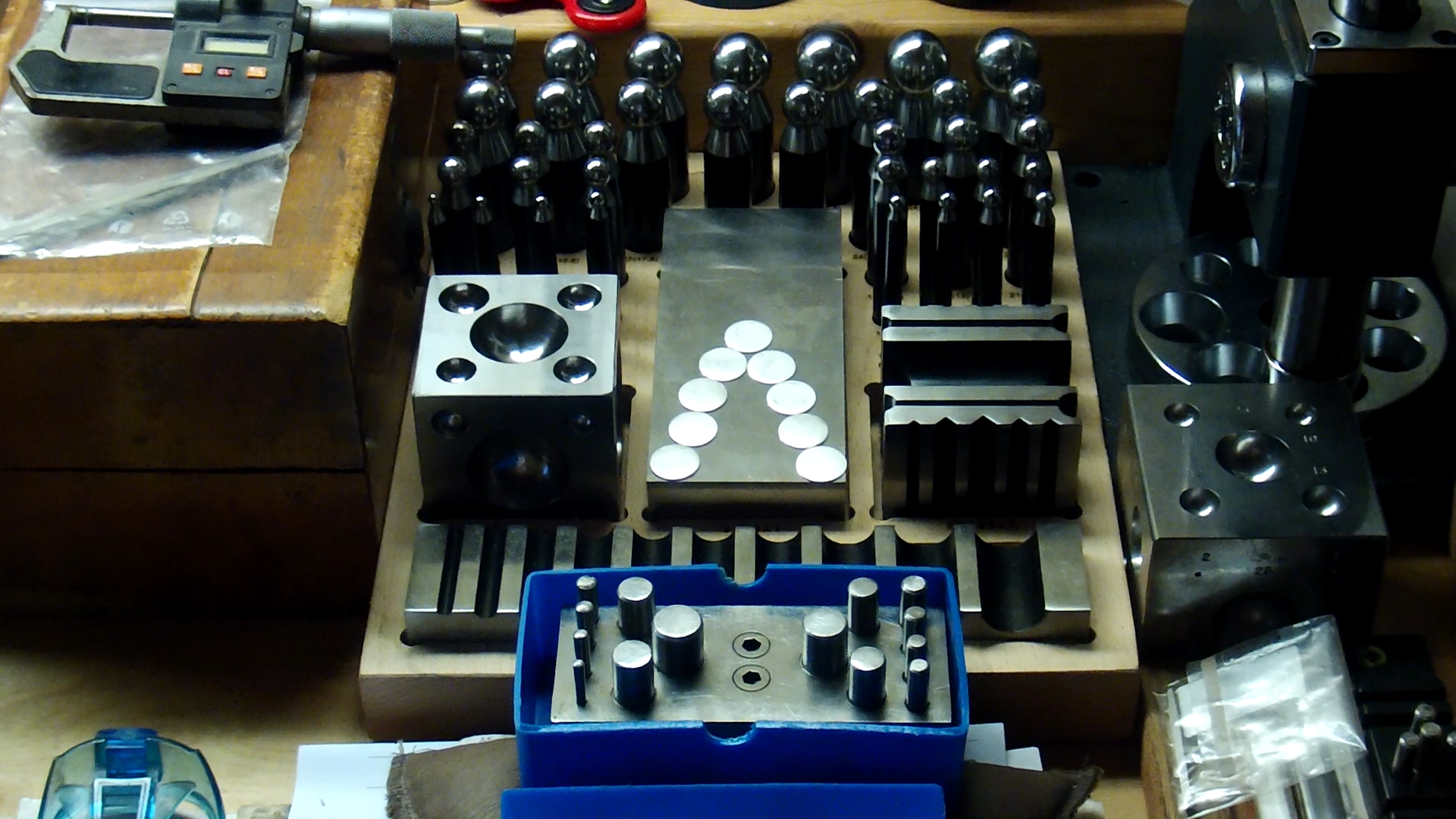

Из шайб 16 mm начинаю выколотку и формирование полусфер.
Деревянная киянка.Излишняя сила не нужна.

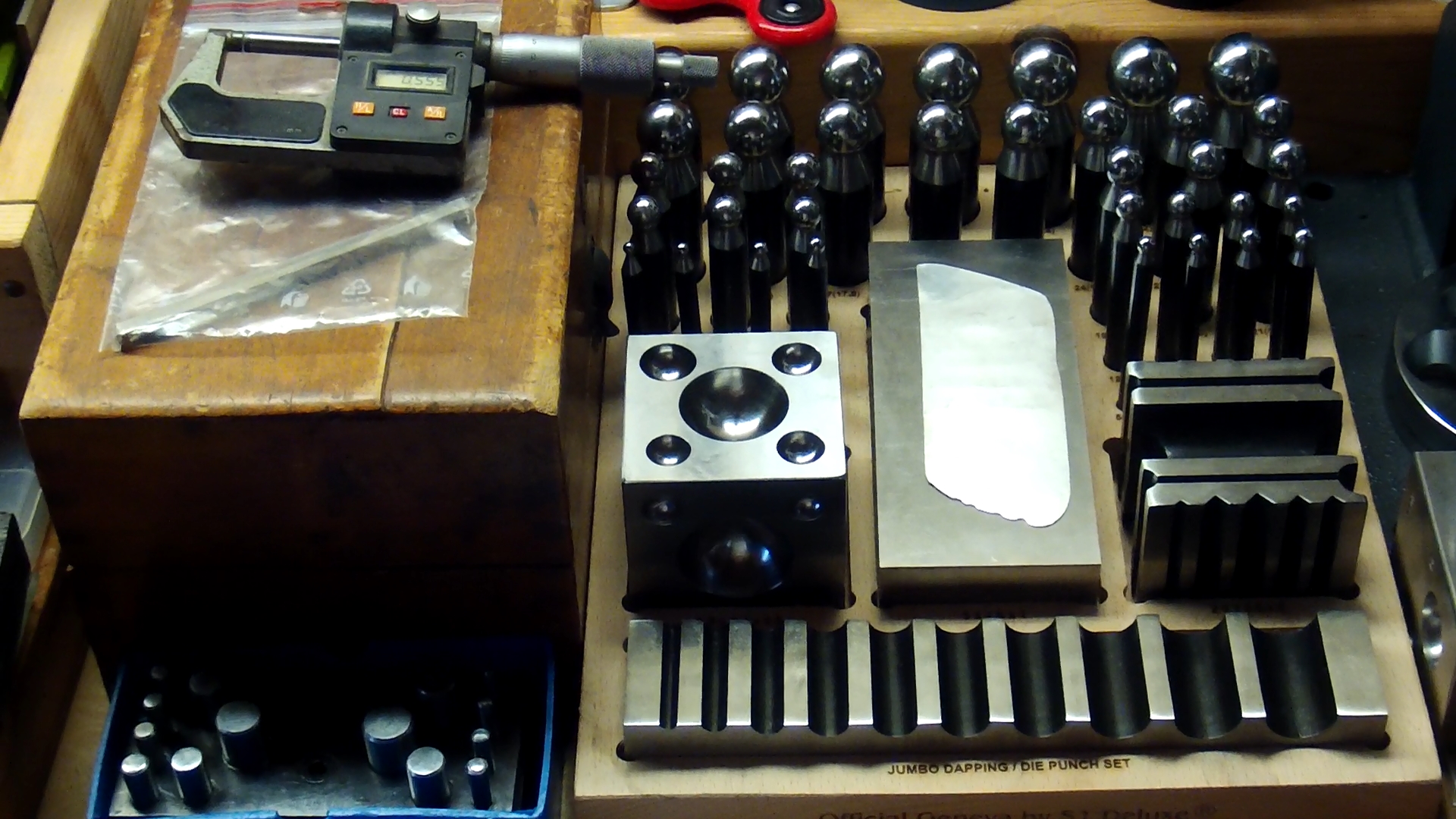

Анки у меня три,некоторые пуансоны идут с шагом 0,5 mm.Удобно.В работе обычно два куба.
Если делаете с лигатурой - не забывайте про промежуточные отжиги,
иначе металл покроется паутиной трещин,от чрезмерных нагрузок.
Начинаю с какого-нибудь большого номера,например с 25-го или 23
и поочерёдно,используя анки и пуансоны,от большего к меньшему диаметру, - формирую полусферы.
Диаметр чекана может быть немного меньше диаметра анки,но не больше.
На финальном этапе - опускаю заготовку в анку не перпендикулярно,
а под углом,поворачивая вокруг оси и аккуратно простукиваю пуансоном.

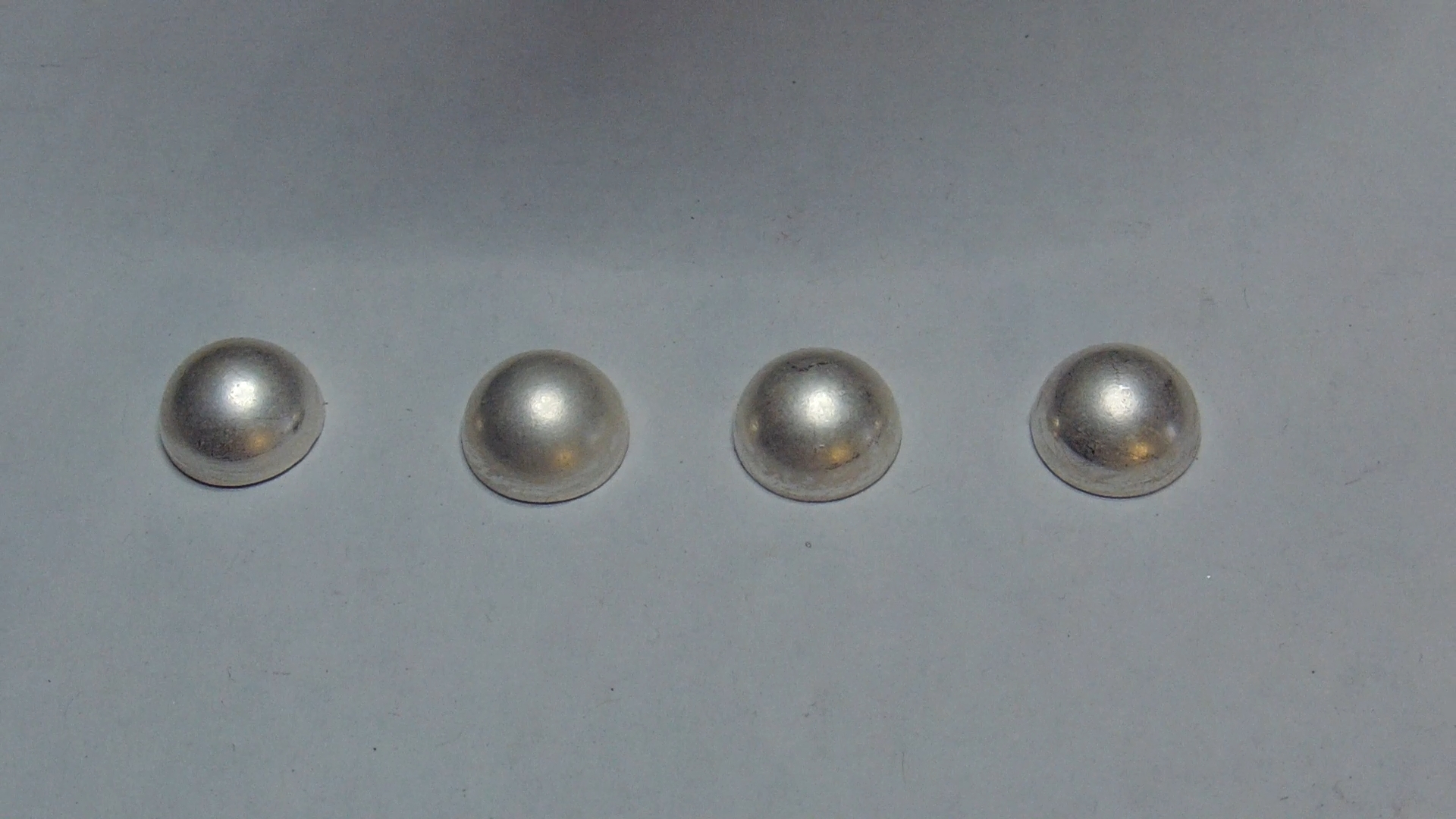

Полусфера сформирована,если края вровень с плоскостью анки и она легко вынимается.


Диаметр соединённых полусфер вдоль оси - должен быть равен их поперечному диаметру.

Если застряла, - несколько не сильных ударов киянкой сверху,прямо по-плоскости с полусферой.
В случае её явного и упорного противодействия - выбить кусочком медной или серебряной проволоки.
Проволку длиной 40-50 mm и диаметром 1,5-2 mm сгибаю пополам,как шпильку,
и немного подтачиваю под клин концы.Можно в вальцах поджать,или приплюснуть молотком.
Ставим перпендикулярно на край зажатой полусферы и легко выбиваем её.
Больших усилий прикладывать не надо.

Далее ->
Или просверливаем по-центру и припаиваем колечко с отрезком проволки 3 mm и спаиваем полусферы;

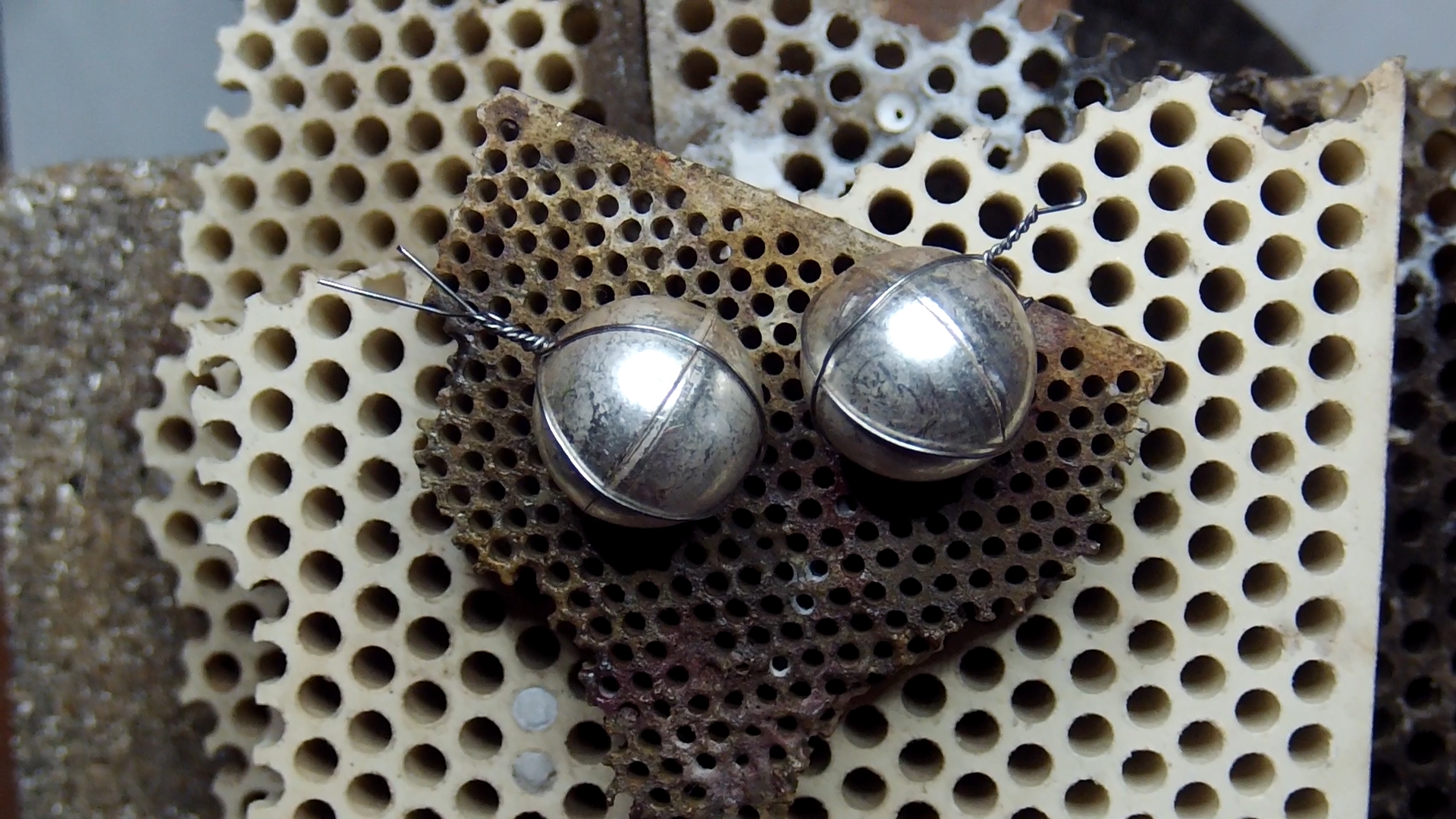

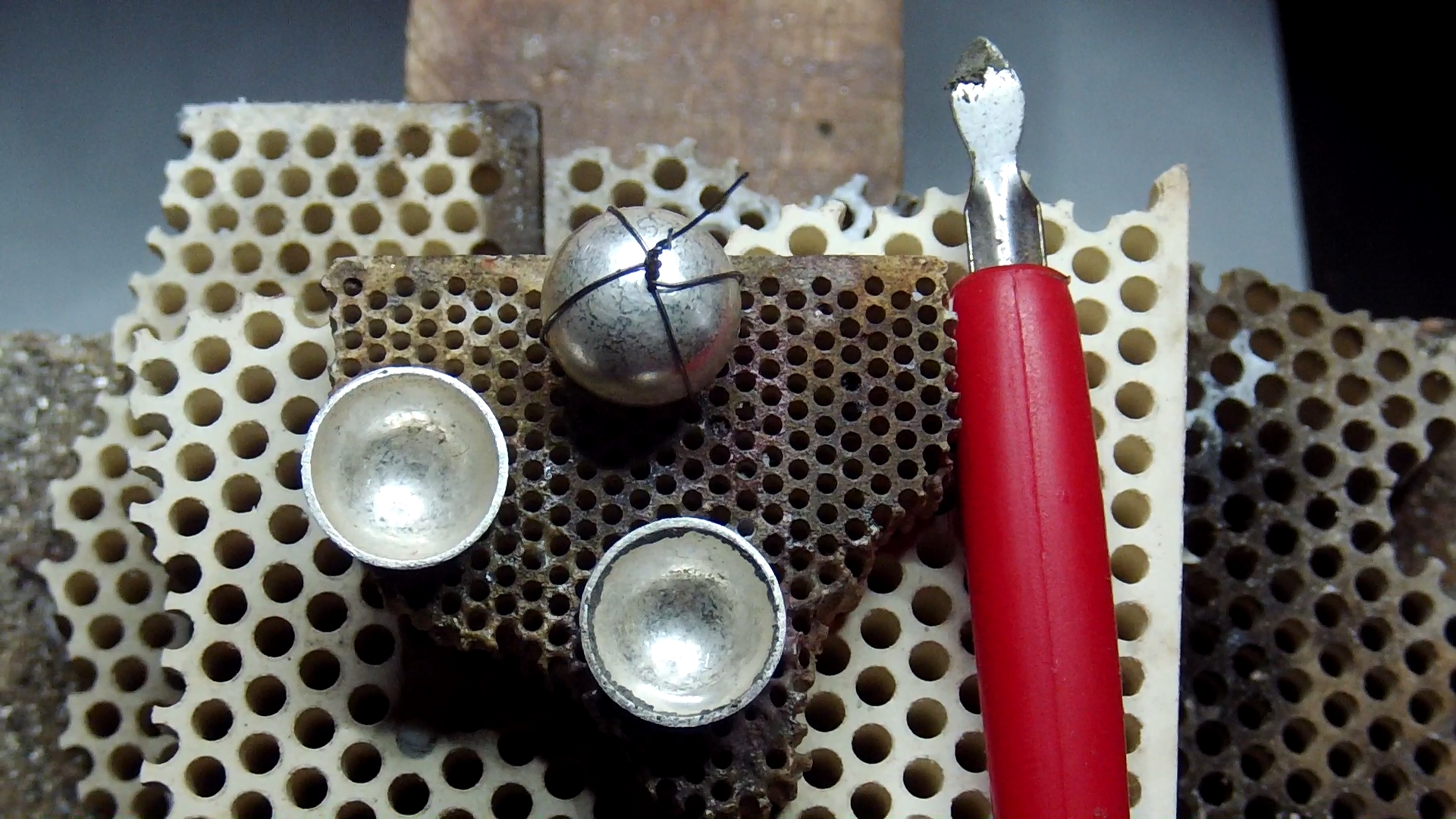

Или,-> внутренние диаметры мажем пастой-припоем,

связываем нихромовой проволкой,

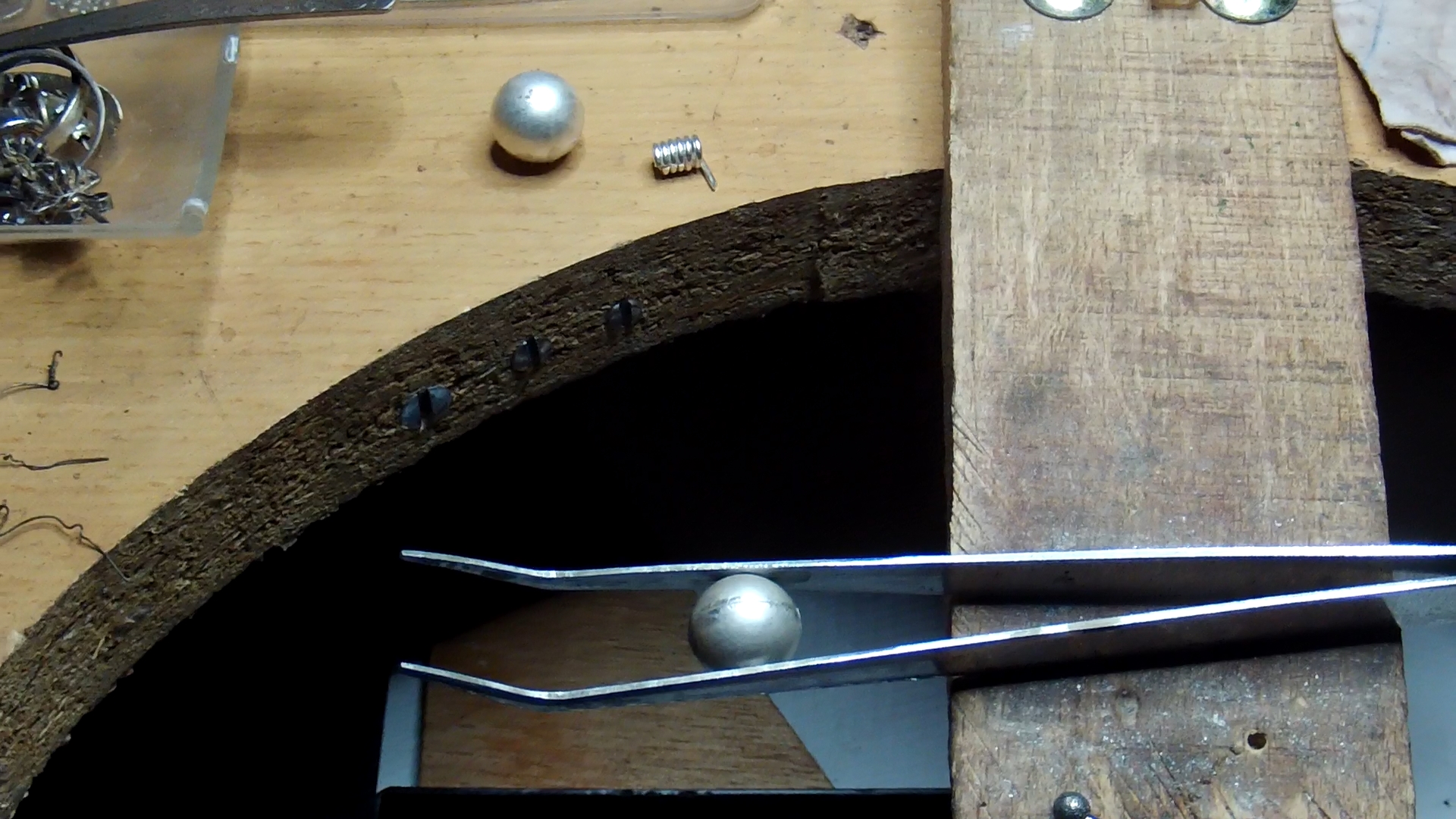

спаиваем,остужаем и отбеливаем.Можно паять в отверстии стальной пластины,
меньшим чем диаметр шарика (спасибо за идею korobtsov-alex).


Пластины или уголка под рукой не оказалось,-

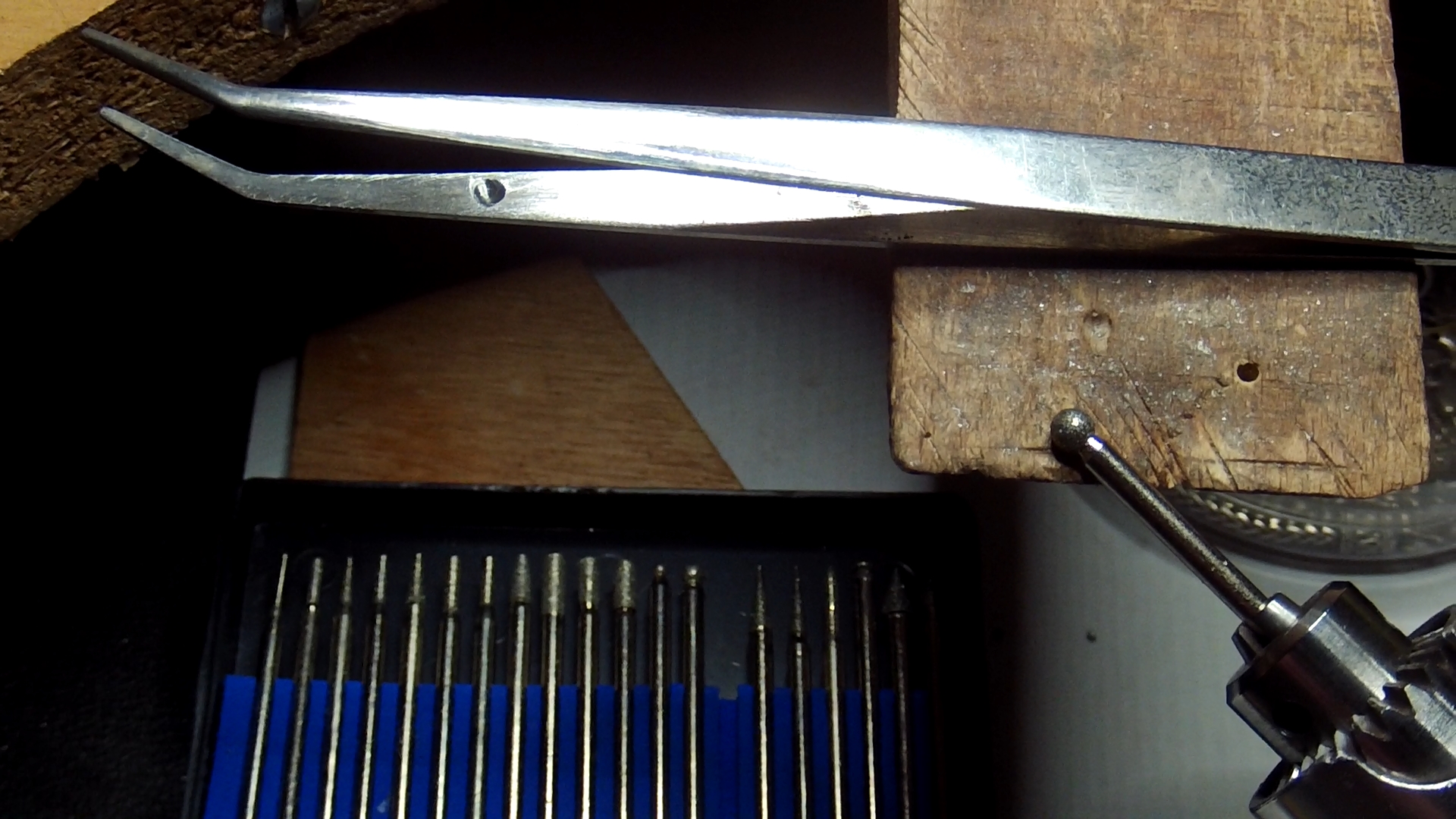

просто рассверлил алмазом пинцет из нержавейки для лучшего захвата.

Всегда при работе с огнём,кислотами,- надеваю защитные пластиковые очки (!)
Перед повторной пайкой,(после вышеперечисленных операций и отбела),

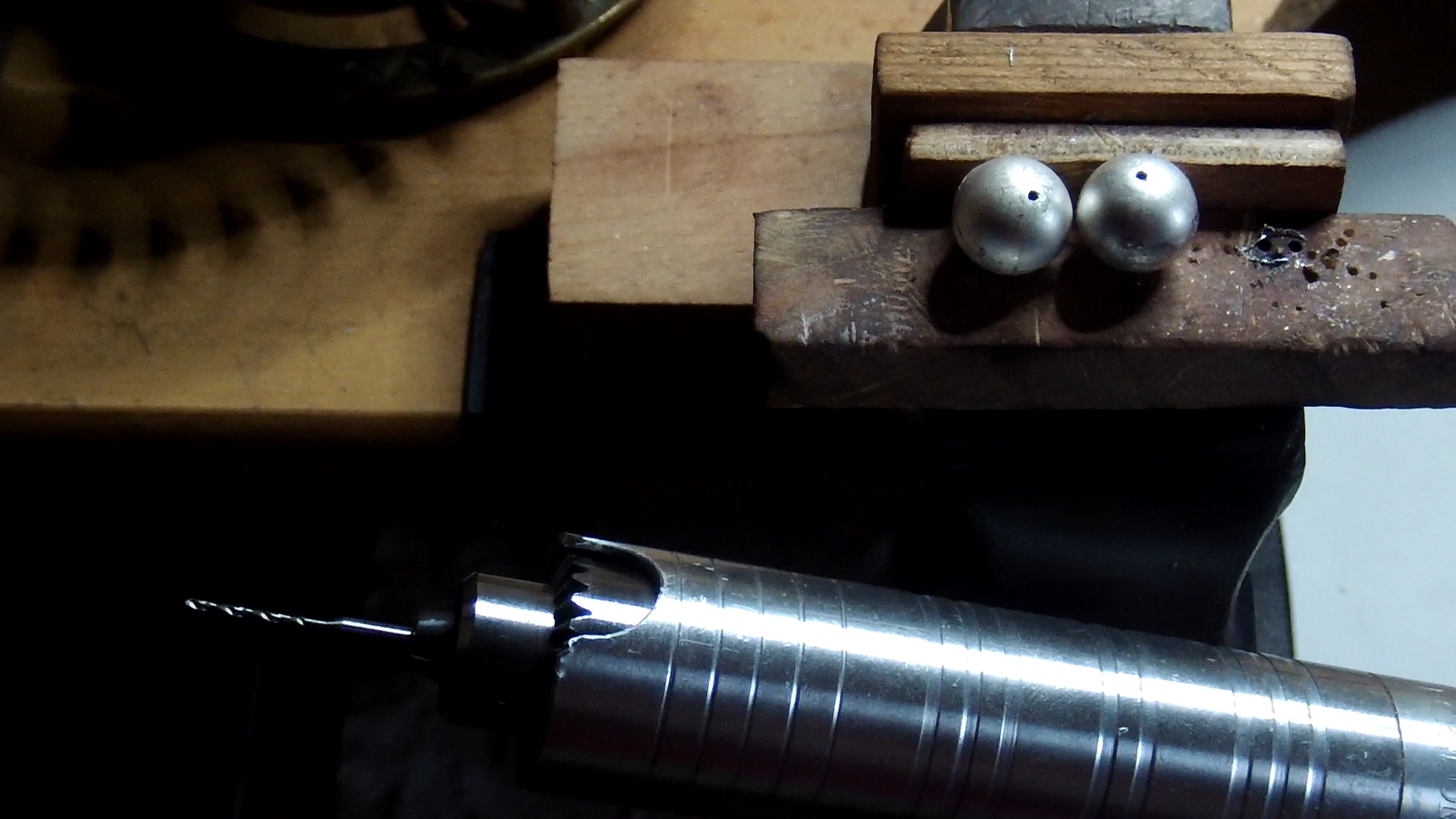

во избежании мини-взрыва (!) просверлил шарик сверлом 1 mm.

Серная к-та очень гигроскопична,
обладает свойством проникать сквозь мельчайшие швы,микро-поры,внутрь шарика.
При последующем нагревании,жидкость попавшая во-внутреннюю полость начинает закипать
и избыточное давление разрывает шар.Чтобы этого не произошло и сверлится отверстие.
Если нужно - пропаиваем внешний диаметр.Можно пользоваться обычным припоем,
но мне больше нравится при пайке пустотелок припой-паста.
Она сильно не расплывается,а закрывает только сам стык.


Остудил,отбелил,хорошо промыл горячей водой,высушил,

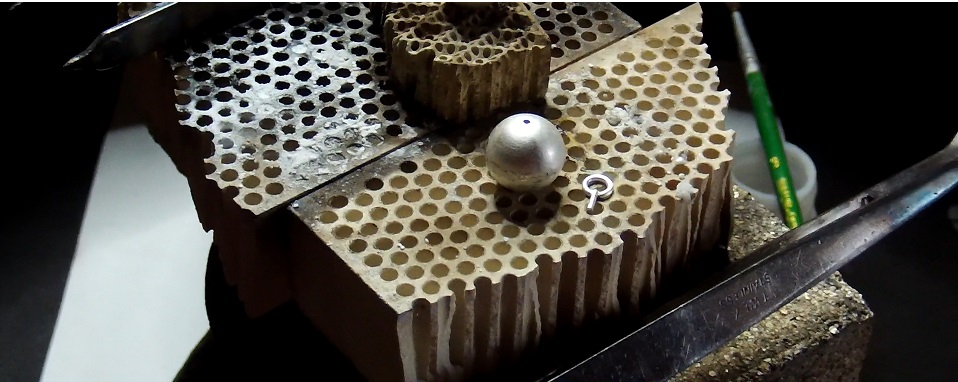

посмотрел качество шва и запечатал шар,припаяв подготовленное колечко.
Со временем,скорее всего,(т.к. шарики из чистоты),
металл припоя диффузирует в основной металл и шов исчезнет
Финишная отделка -> шабрение,шлифовка,полировка
(сначала,вручную полировальным камнем,а затем - бор-машинкой с пушком,красной и белой политурой).

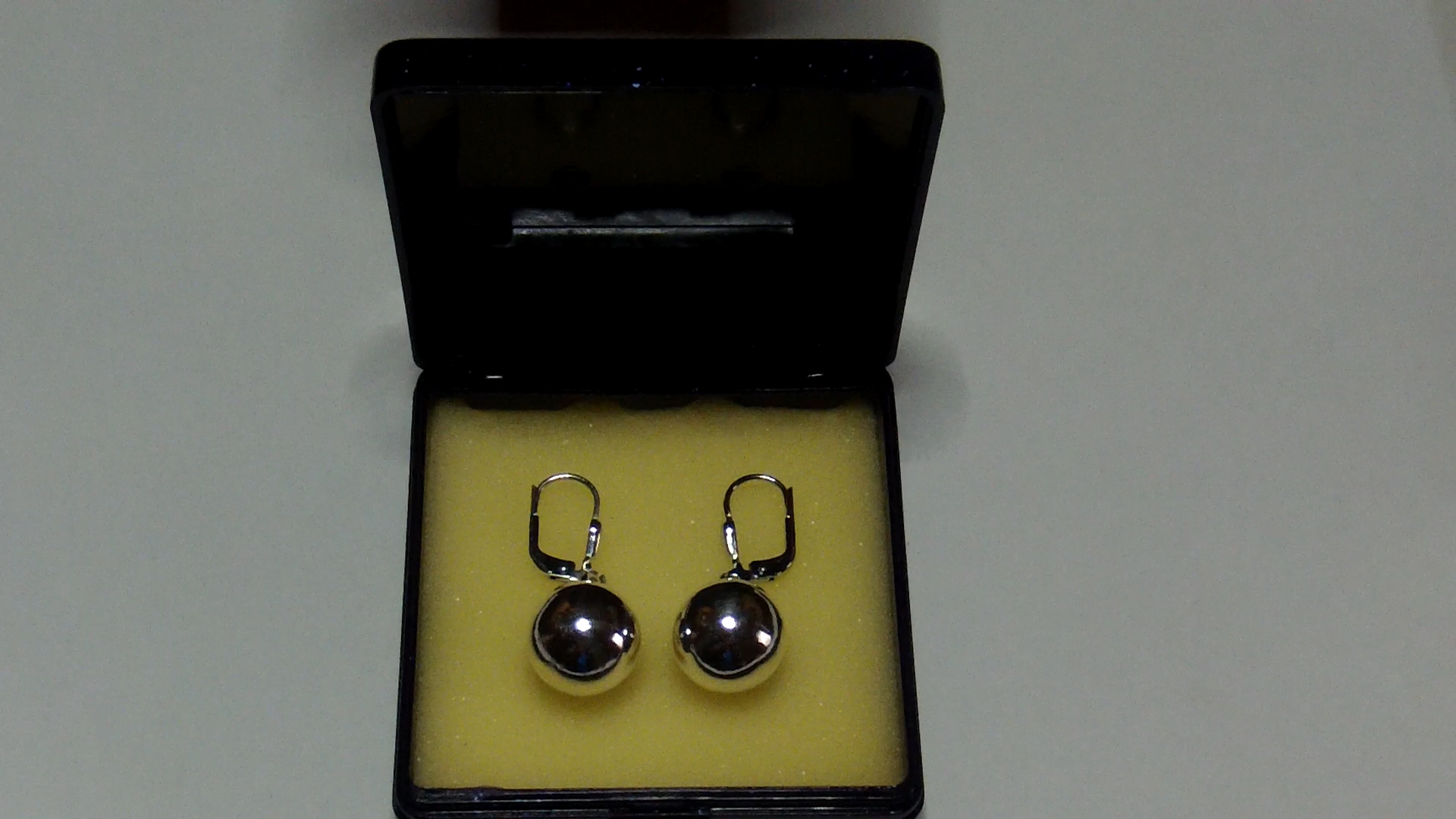

Диаметр шариков получился 11,5 mm.Вес серёжек,(с замками), - 2,77 gr. (каждой).
------------------------------------------------------------------------------------------------------------------
Замки.Крючки давным-давно не ставлю.По-просьбе девушки - поставил штамп.
Больше чем крючки нравятся закидушки.Научили меня их делать ещё в СССР.
Ничего сложного,как и с шариками,нет.Выгнутая швенза из проволки,
припаянный к не большому основанию отрезок трубки,
в которую в свою очередь вставлен отрезок проволки,изогнутый в форме треугольника и спаянный.
Буду делать из чистоты ещё несколько пар пустотелых шариков разного диаметра,
если кому интересно - могу показать как делаются с замками-закидушками.

Вжик, отдельный плюс.
За развёрнутый "отчёт".
Спасибо !
Пока.
Олег.

Наверное знаю что это такое, но может под другим названием.
В общем интересно, что за замки-закидушки.
