Развернуть ⇓

Svetly, смысл такой, что возникает деформация... когда сечение рез. формы близко к квадратному... гипсовая оболочка из двух половин с небольшим зазором на стыках даст возможность завысить давление при инжекции и  пользоваться небольшими формами для вулканизации (экономиё    )...

Жидкой резине не нужен вулканизатор, но нужен вакуумный насос с камерой для избавления от пызурей.
Твердой резиновой резине не нужно вакуумирование, а нужен вулканизатор с давлением для тех же пузырей.
Чем больше резинка, тем большие килограммы (которые на сантиметр квадратный) должен удерживать этот вулканизатор в процессе вулканизации.
То есть резинка из жидкой резины может быть любого размера, а из твердой - чтобы вулканизатор не поломался.

огреС,
Смысл гипсового кожуха я себе прекрасно представляю. Когда-то занимался художественным литьем гипса.
Интересен практический результат при инжектировании воска. Возможно тоже попробовал бы ( пока проблема остро не стоит). Но не хочется налетать на подводные камни.

Svetly,  у меня тоже, если что отработается, то только к маю.

Нормально разрезанная резинка не нуждается в гипсовой скорлупе. Единственный смысл в ней, экономия резины, однако вынимать восковку из резины с жесткой скорлупой, крайне неудобно. Я резинку раскрываю так, что она выворачивается, когда восковку вынимаю. Для этого у меня специально штырь из столешницы перед инжектором торчит.

trubotchist, а что, нельзя сначала раскрыть скорлупу, а потом все остальное?
а то у меня в этом опыту ни разу ...

trubotchist,
А подскажите пжл. Сколько в печке держать желтую резину ? Нигде не написано... И разброс температуры от 165 до 176, ну и и сколько ставить?)
Вообще нигде ничего не пишут.

nyse,
на резине все написано, температура и время на каждый слой.

огреС, почти всегда резинку приходится выворачивать или растягивать, что бы вынуть восковку. С гипсовой скорлупой это сделать не получится.

Сам я подобной технологией не увлекаюсь, но видел, как в целях экономии, обмазывали модель холодным силиконом, после затвердевания этот бутерброд помещали в коробку и заливали гипсом. Гипсовая форма разъемная, резину после разрезали и удаляли модель. Для получения восковки, силиконовый кокон укладывается в гипсовую оболочку, впрыскивается воск и все разбирается в обратном порядке. Единственное отличие было в том, что воск в данном случае не впрыскивали с помощью инжектора, а наливали через широкую горловину , восковка, а это был сфинкс, была оболочковая, без дна.

Насколько я знаю, там силиконовая резинка делается округлой формы, для удобства извлечения ее из гипсовой скорлупы. Горячие же резинки обычно прямоугольные и так легко их из гипса не вынуть.

trubotchist,
А как с пузырями? Если как вы писали рамку струбциной затянуть и в печку муфельную? С пузырями проблемы?

Откуда пузыри-то возьмутся?

Пузыри под давлением растворятся в  резине.
Если это давление не разогнет струбцину, конечно.


Гипс при отверждении растет, а не усаживается, поэтому легко вытряхивается.


Это самое "там" бывает очень разное, поэтому иногда к резиновому чулку снаружи еще и примазываются всякие резиновые обрезки, чтобы они в гипсовом кожухе хоть немного застревали, и чтобы эта дрислявая резиновая кожурка из гипсового кожуха не вываливалась, пока ее изнутри расплавленным воском не подопрет.

То есть струбцину сильно зажимать? Или Не очень?

trubotchist,

Мне видится, что некоторые формы не совсем удобно заливать в классическую резинку сжатую между двумя пластинами. Например ажурную сферу( полусферу) . Для данной формы удобнее что бы обжатие  резинки было по всему объему а не только в направлении между  сжимающими пластинами. Иначе происходит неполное заполнение резиновой формы или перелив. Отливка малых скульптур так же удобнее в резину заключенную в гипсовый кожух.

trubotchist,
Допустим, прошло время вулканизации, вытащил из печки, что дальше делать? В каком состоянии резина должна быть? Уже в твердом?
Я просто сейчас достал, держал час, резину мягкая....
Ее как то нужнл охладить что ли?

nyse,
это как диалог слепого с глухим...
Резина после вулканизации не должна оставаться сырой, даже в горячем состоянии она твердая.

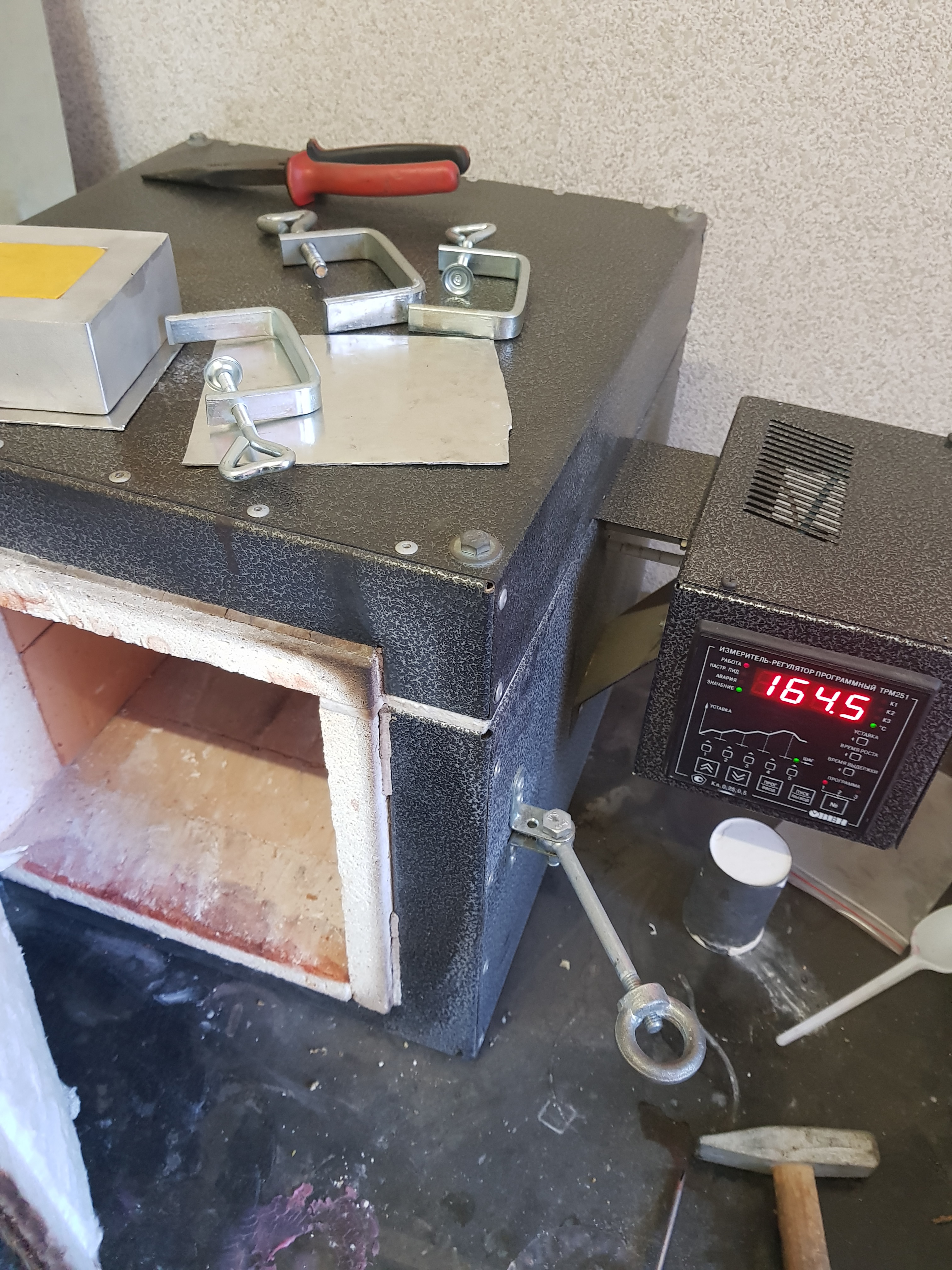

Давайте вы подробно расскажете или покажете фотки того как зажимали, чем, куда, чем измеряли температуру итд.

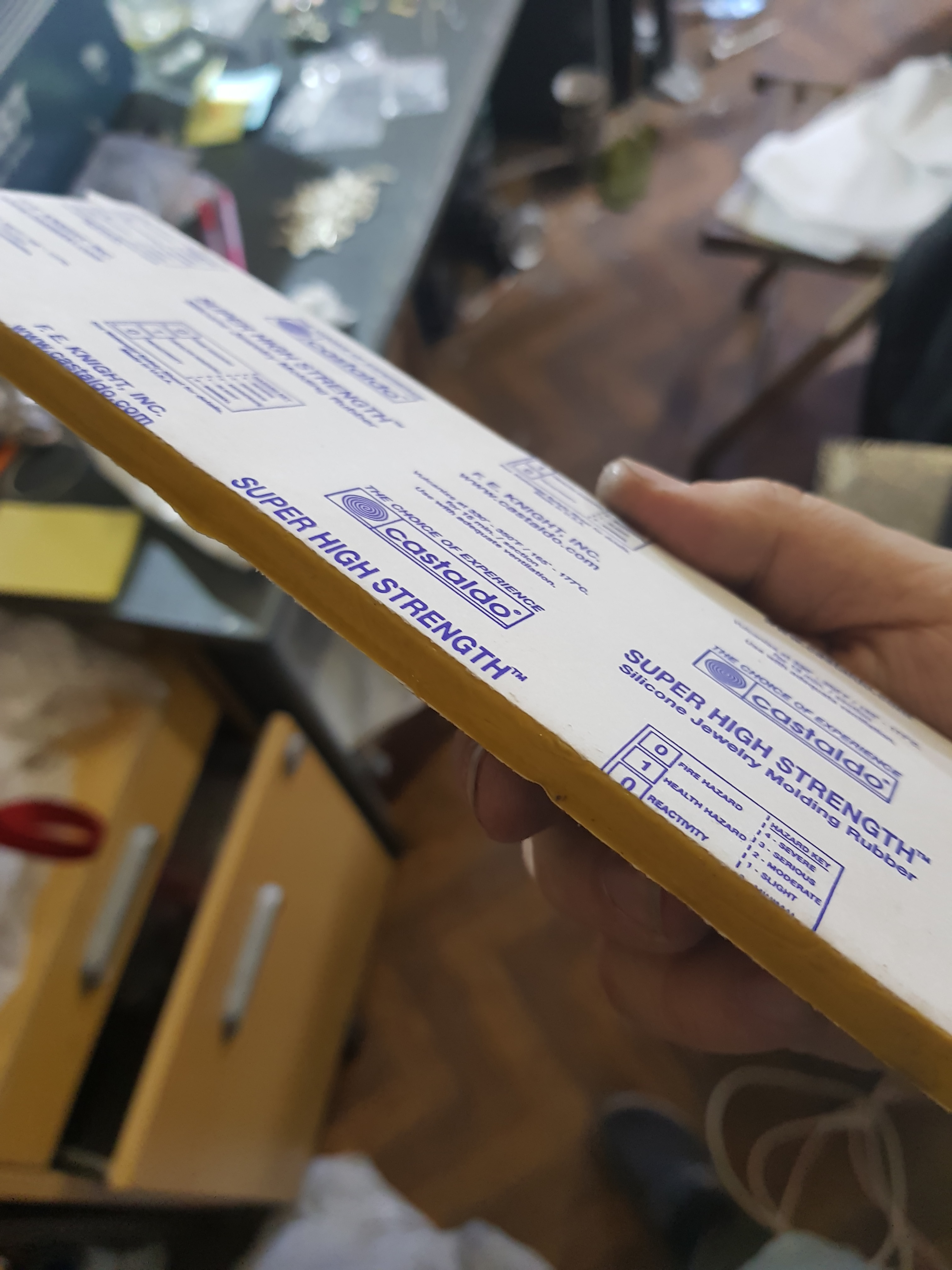

Что за резина, где брали, когда?
Вариантов может быть несколько, недогрели, недожали, резина старая...

trubotchist,
Температура сама выставляется на печи,
Брал в юмо, пару дней назад...

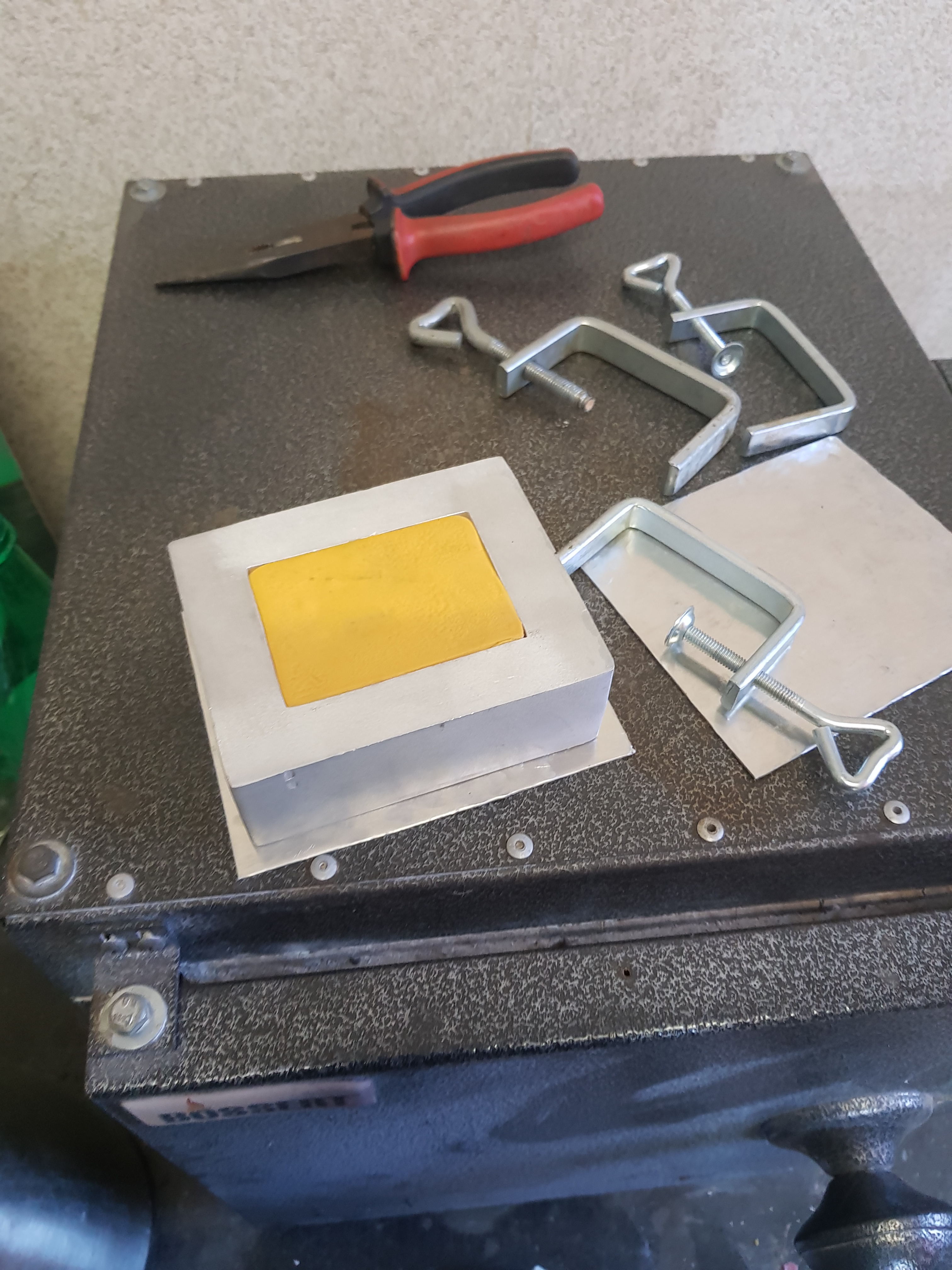

То что на картинке, уже не спасти?

Зажимать нужно между толстыми пластинами, резину распирает при нагреве и пластины при этом не должны деформироваться. Таким образом в самой резине создается давление, необходимое для вулканизации. Еще, возможно нужно прибавить минут пять на прогрев самой рамки. Вы ведь в горячую печку кладете? И струбцины на мой взгляд дохловаты.
