Как делают изделия Cartier? ЧПУ? , Технология изготовления изделий Картье
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Всем доброго дня!

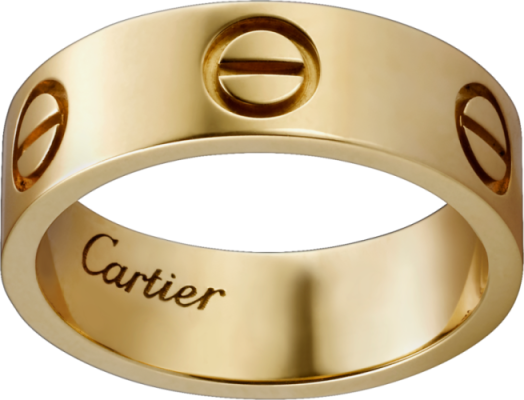

На днях мне попалось в руки кольцо Cartier коллекции LOVE, и я понял, что не знаю как его изготавливали.

Это точно не отлитая восковка, судя по всему фрезеровал ЧПУ станок уже металл. Но следов от фрезы я не обнаружил даже под микроскопом. Наоборот, поверхность идеально отполированная до зеркала даже в труднодоступных местах. Края не завалены от полировки а галтовка не дает такой блеск.

Господа, кто-нибудь знает, что за технология?

Имитация болтов тут






И гравировка серийника тут

Изменено: E - 17.05.2016 18:09:59
Спасибо!
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата
судя по всему фрезеровал ЧПУ станок уже металл
Так по чему судя? Ведь следов нет даже под микроскопом. :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Цитата

Цитата
(E 17.05.2016 18:02:48) судя по всему фрезеровал ЧПУ станок уже металл
Так по чему судя? Ведь следов нет даже под микроскопом.
В смысле так думаю. Не ковка же. Хотя знай я наверняка, не спрашивал бы.
Спасибо!
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
E,

То что у вас вызывает вопросы это обыкновенный рендер, можно выбрать в программе любой материал и освещение, и написать хоть во внутрь хоть выпукло  что хошь, в том числе и подпись самого Фаберже. :biggrin2:
Пользователь
Регистрация: 06.08.2014

Сообщений: 17
В друзьях у: 0
Голосов: 0 / 1
Если вы его в руках держали и смотрели под микроскопом боюсь предположить, что эта хим полировка.
Пользователь
Регистрация: 10.03.2012
Откуда: Пенза

Сообщений: 1337
В друзьях у: 6
Голосов: 104 / 0
Янис,
Это не рендер, я такое кольцо с камнями в руках держал и тоже не понял как его полировать.
Гравировка лазерная без проблем, а вот шестигранное отверстие под камнем в тупик поставило, я не смогу внутри шестигранника отполировать
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Цитата

E,

То что у вас вызывает вопросы это обыкновенный рендер, можно выбрать в программе любой материал и освещение, и написать хоть во внутрь хоть выпукло что хошь, в том числе и подпись самого Фаберже.
Пишу же, в руках держал. На картинке кольцо еще грязное, а в реале все до блеска.


П.С. Ваша модель недопилена до конца, шестигранника как раз не хватает. Даже если распечатать на солидскейпе, все равно так как в оригинале не получится.
Изменено: E - 17.05.2016 23:47:58
Спасибо!
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Цитата

Если вы его в руках держали и смотрели под микроскопом боюсь предположить, что эта хим полировка.
Как вариант. Я поначалу подумал что это ЧПУ + какая-то полировочная резина/насадка.
Спасибо!
Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2
На то это и серьёзная фирма,что бы быть в лидерах по качеству своих изделий.И технологии обработки и изготовления чтобы не каждая местичковая мастерская могла повторить.
На вскидку могу предположить  что возможно шестигранник и винт давяться прессом.Потом идёт токарная обработка.
Алексей Лавлинский
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Фиг знает, может и правда только ЧПУ от начала до конца. Они то могут себе позволить такие станки.

Вот вроде на видео станки сразу до блеска режут:
https://youtu.be/evbCOPcKl_8?t=320
https://youtu.be/U5oIYTrFl-8?t=35
Спасибо!
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата

Фиг знает, может и правда только ЧПУ от начала до конца. Они то могут себе позволить такие станки.

Вот вроде на видео станки сразу до блеска режут:
https://youtu.be/evbCOPcKl_8?t=320
https://youtu.be/U5oIYTrFl-8?t=35
Фактически - профессиональный чпу со скоростным шпинделем и алмазные резцы, примерно как алмазная грань.Хотел про это написать, но шестигранник вращающимся инструментом не сделать.
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Цитата

Цитата
(E 17.05.2016 23:54:55)
Фиг знает, может и правда только ЧПУ от начала до конца. Они то могут себе позволить такие станки.

Вот вроде на видео станки сразу до блеска режут:
https://youtu.be/evbCOPcKl_8?t=320
https://youtu.be/U5oIYTrFl-8?t=35
Фактически - профессиональный чпу со скоростным шпинделем и алмазные резцы, примерно как алмазная грань.Хотел про это написать, но шестигранник вращающимся инструментом не сделать.
Сделать), теоретически. Только вот как подобраться изнутри кольца? Может и правда выдавливание.
Помню свое удивление, когда мне впервые показали квадратные отверстия после сверления))

Вспоминается это видео https://youtu.be/ZfQI2Oay5xQ?t=142
Изменено: E - 18.05.2016 00:33:46
Спасибо!
Пользователь
Регистрация: 06.08.2014

Сообщений: 17
В друзьях у: 0
Голосов: 0 / 1
на счет пресса и не подумал. Я думаю что первое кольцо сделано с помощью ЧПУ и лазера, а второе ЧПУ, лазер и пресс не зря у них проба 750 метал мягкий хорошо режется и плющиться. На таких производствах стараются минимизировать ручной труд.
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата

 Сделать), теоретически. Только вот как подобраться изнутри кольца? Может и правда выдавливание.
Помню свое удивление, когда мне впервые показали квадратные отверстия после сверления))

Вспоминается это видео https://youtu.be/ZfQI2Oay5xQ?t=142
Видео - шестигранник снаружи, а во с шестигранным отверстием все сложнее, наверняка, те квадратные отверстия были не с острыми углами, а с закруглением, равным радиусом сверла.
Так что кроме пресса и срезания вручную ничего на ум не приходит.
E
Пользователь
Регистрация: 15.05.2016
Откуда: Прага

Сообщений: 121
В друзьях у: 0
Голосов: 1 / 0
Цитата

Цитата
(E 18.05.2016 00:25:00)
Сделать), теоретически. Только вот как подобраться изнутри кольца? Может и правда выдавливание.
Помню свое удивление, когда мне впервые показали квадратные отверстия после сверления))

Вспоминается это видео https://youtu.be/ZfQI2Oay5xQ?t=142
Видео - шестигранник снаружи, а во с шестигранным отверстием все сложнее, наверняка, те квадратные отверстия были не с острыми углами, а с закруглением, равным радиусом сверла.
Так что кроме пресса и срезания вручную ничего на ум не приходит.
Так то вы конечно правы. А с квадратными отверстиями не все так плохо https://youtu.be/j5FPhVbA2Hc?t=50
Спасибо!
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
E,
это уже дофрезеровка круглых отверстий. Так, конечно можно, но под такие кольца нужен совсем маленький и высокооборотистый угловой шпиндель.
Еще подумалось, можно попробовать накатить (обжать) заготовку на разборный полированный штамп.
Администратор
Регистрация: 07.12.2004
Откуда: Москва

Сообщений: 2032
В друзьях у: 11
Голосов: 78 / 7
Такие кольца изготавливаются спеканием - порошковая металлургия. У Bvlgari тоже такие есть
Пользователь
Регистрация: 29.01.2014
Откуда: Кострома

Сообщений: 808
В друзьях у: 3
Голосов: 96 / 3
Серг, а как делали до появления порошовой металлургии? Точнее до прихода этой технологии в ювелирку.
Коллекция разработана в 70-х, когда о порошках даже космос не мечтал  :)
И получать такую простую форму технологией SLM или подобной аддитивной технологий - чистой воды пальба из пушки по воробьям.
Тут станочная резка из трубы и фрезеровка на ОЦ.

Почему вас удивляет шестигранное отверстие внутри? Посмотрите на механизм современных швейцарских или японских часов. Там подобной сложной геометрии много, даже сложней есть.
Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2
Гораздо проще посмотреть на обыкновенный болт под внутренний шестигранник:)
Алексей Лавлинский
Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2
Цитата

E,
это уже дофрезеровка круглых отверстий. Так, конечно можно, но под такие кольца нужен совсем маленький и высокооборотистый угловой шпиндель.
Еще подумалось, можно попробовать накатить (обжать) заготовку на разборный полированный штамп.
Пломбиратор представляете как выглядит.Зачем какие то сложности с разборными штампами?Если бы я сейчас на коленках пытался бы приблизится к качеству того кольца,то на базе пломбиратора сделал бы внешний шестигранник и оправку под камень.И преспокойненько давил бы в пилотные отверстия.А еще лучше в намеченые на 3-д
Алексей Лавлинский
