Здравствуйте!
придумал тут замочек,нарисовал-сразу-срезал
мож кому и сгодится.


берём подходящий воск(толщина примерно 2.5мм)
прорисовываем чертилкой замочек(какой придумался)
выпиливаем лобзиком( с запасом не менее 1мм)

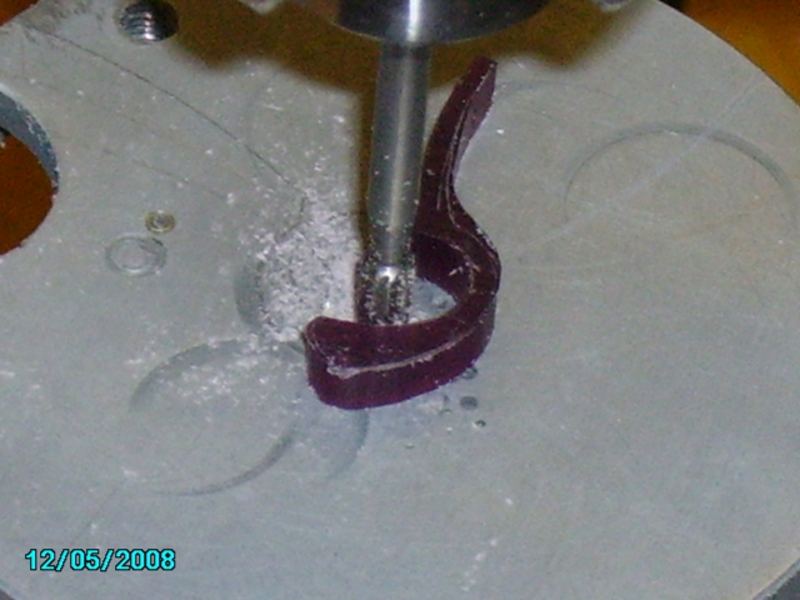

фрезеруем

после фрезы могут остаться риски,царапины
их легко убираем надфилем(двоечкой)



получили такую заготовку

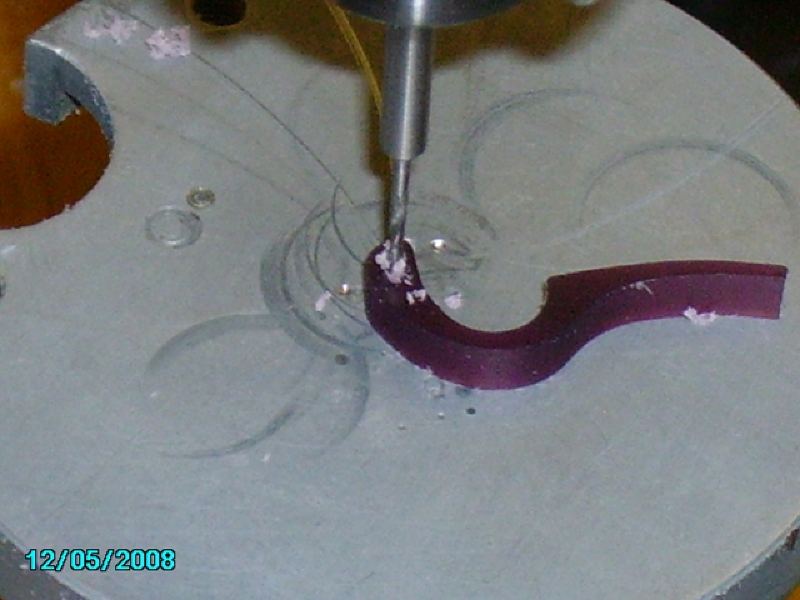

берём сверло 0.9 и отсверливаемся
я на своей приблуде (мини-лат)просто ослабил два винта и плавно опустил форедомовский наконечник
короче получился сверлильный станок

кстати когда режу браслеты на часы,так же отсверливаю

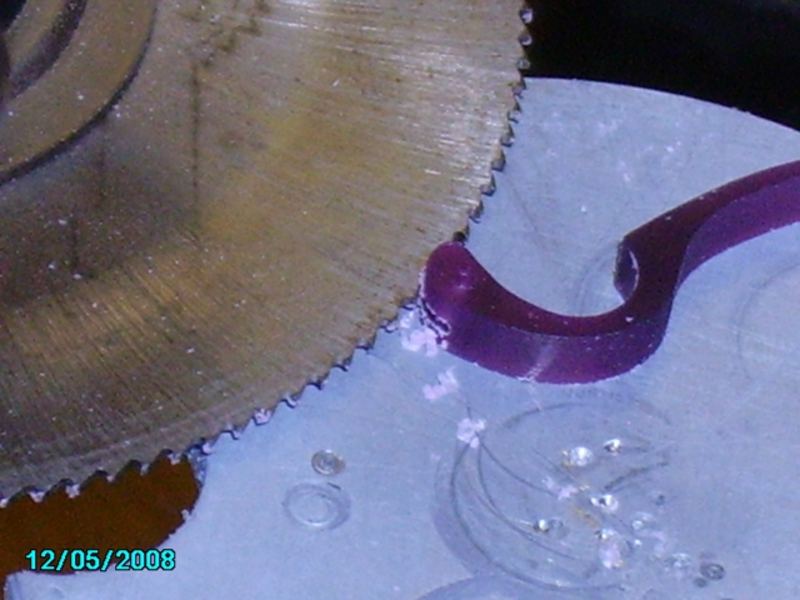

далее зажимаем дисковую фрезу и делаем прорезь под флажок
если нет такой фрезы,то быстро разбираем совковый будильник и вытаскиваем от туда шестерёнки
для воска самые хорошие фрезы
у меня пара таких юзается

в них нет направления режущей кромки(как в нормальных фрезах)
зато восковку не цепляет и не выкидывает
и не бьют (часы ведь )
если нет будильника------пилим лобзиком.......тока точно и ровно

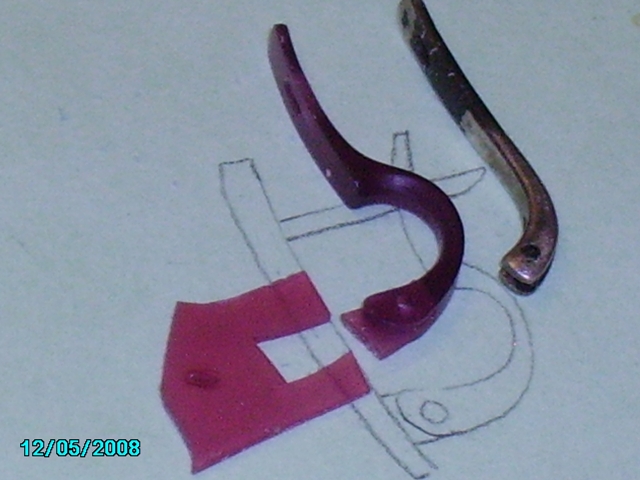

вставляем восковой "прокат"в прорезь швензы(для жесткости)

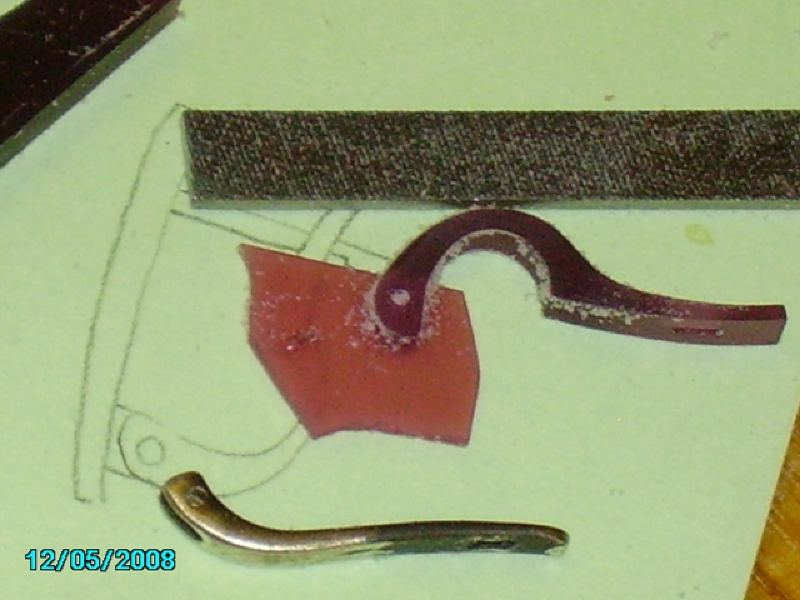

берем грубый надфиль и стачиваем на сужение основание замка

снимаем фаски там где надо,но не везде.а то будет замыленный

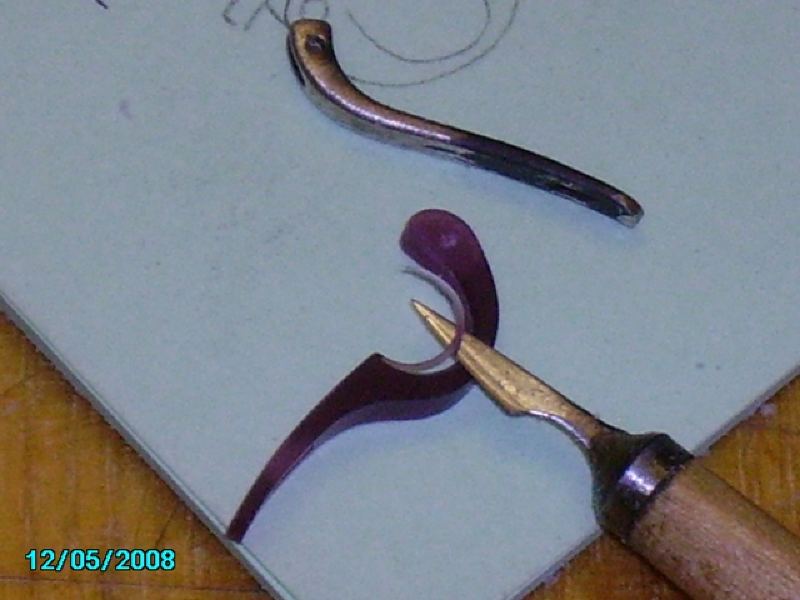

я снимал лезвием,потом скоблил
можно наждачкой или надфилями,но.............

получилась вот такая непонятная конструкция


по дизайну критика обязательна!!!!

П.с в следующей теме будем резать серьги (висячие)с накладками

Эффектно
Виталий, Вы как я понял, делаете изделия не массово, а так сказать эксклюзивно... Я не работал никогда с воском, но очень хочу попробовать, массовость меня не интересует во первых оборудование дороговато, да и городишко у нас мековат . Собственно спросить хочу вот что, какой инструмент необходим для данной работы ?

по инструменту--------
1)бм форедом с реверсом настольная вроде SRS
2)бм типа микробормаш.уменя стронг204
3)выжигатель
4)насадки на форедмовский наконечник типа mini-lathe
5)насадка для модел.по воску matt trimmer m204
6)резаки,"ковырялки"(только не медецинские)
7)можно микроскоп
8)боры,фрезы,лобзик итд..........(по мелочи)
9)весы
всё это в районе 50тр выйдет
ну и желание учится

Понятно... В принципе почти всё имеется   ... Теперь остаётся учиться, учиться и научиться

если возникнут какие вопросы,то подскажу
кстати пропустил там один шаг--------
как отсверливал паз  под стойку
в принципе два отверстия и лезвием паз прорезАл
а с тыльной стороны 0.5-ой фрезой потай сделал
для характерного щелчка как говорится

Ок... будут вопросы обращусь, а то что пропустил и так можно сообразить как сделать
Работа с воском, как я теперь понял даёт  гораздо больше  возможностей,  особо при копировании, а то раз у меня был клиент "браток", который заказал скорпиона и притащил настоящего (только засушенного   ) и говорит "мне типа один в один, я за ценой не постою" вот я тогда помаялся с этим скорпионом    а умел бы работать с воском мучиться бы не пришлось

Виталий, а такая сережка прольется в деталях? Или ее нужно собирать при помощи пайки, я имею ввиду левую часть?

Не совсем понял про какую сережку говорите :?


там на рисунке так просто...обозначена типа серьги
к такому замочку надо что-то потяжелее
замок кстати пролью посмотрю как он будет работать
думаю будет универсальный можно под разную высоту гнуть
да и пружинность появилась,вот с обработкой тут посложней чем у обычного привычного замка

Дизайн интересный.Только мне кажеться переход нужно сделать более плавней .Некоторые Дамы высоко прокалывают мочку, а если последняя еще и крупная , то как бы этот выступ не стал  упираться в нее Хотя мож мне просто это кажеться

Да...возможно надо попробовать,потом перерезать полчаса
сегодня скину фотку тоже с необычными замками,тоже я дизайнил
там правда левый и правый пришлось резать

А смысл в энтой загогулине - дизайнерский изыск , а в весе лишние сотки ,что при массовом производстве потери да плюс к цене.

путёвый замок!в весе лишнии сотки=лишнии рубчики в карман плюс замануха для любительниц чего нибудь поярче.

От такой загогулины серьга меньше кланятся будет. Что и есть дизайнерский изыск. Кстати, - проблема! - кто как решает?
