Только практика, доведённая до автоматизма поможет эффективно работать.   Но успехи налицо.    Как видите, не всё так страшно и сложно.

Немного о грустном. Получается не всё сразу

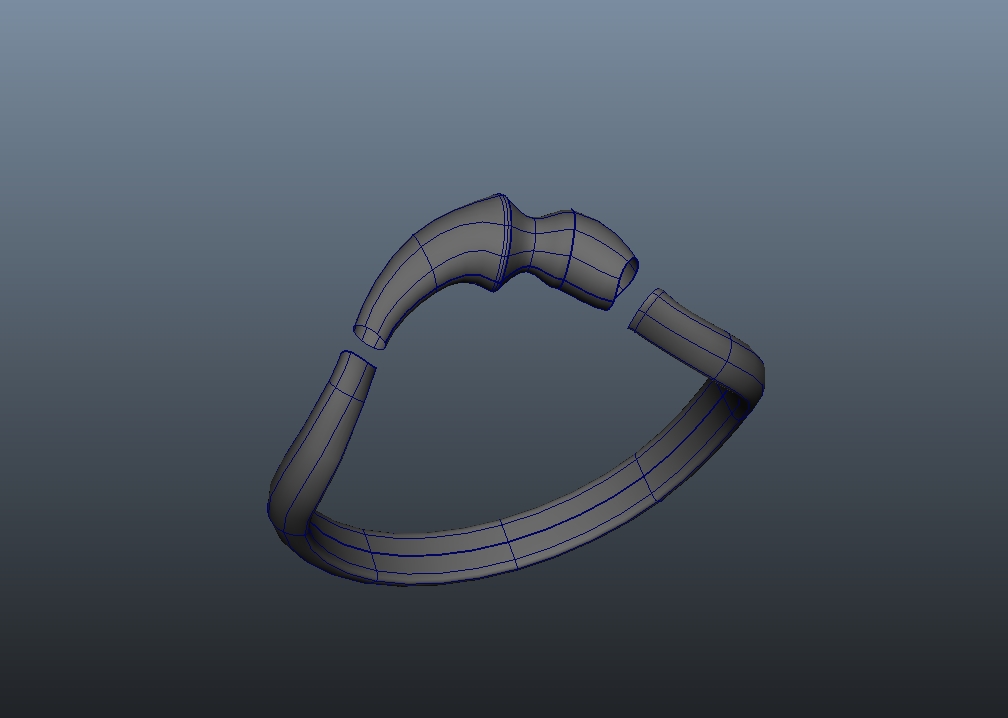

Экспериментировал с возможностями обрезки цилиндрика, потом добавил лофт, потом со всем этим делом так и сяк поиздевался, подвигал точки и целые ободки, сделал какой то кривой костыль и подумал - а не прикрепить ли мне к нему кривую шинку?

Сделал профиль типа обручалки, сделал Револьв, в нужных мне местах выделил линии и отрезал лишний кусок от замкнутого ободка, точками подвинул как мне надо, чтоб соединить плавно эти две детали командой лофт.
Очень понравилось, что всё очень быстро и просто двигается, разворачивается, искривляются и масштабируются линии и точки, и в любой момент я могу к этой модели вернуться и легко сделать изменения.
Профиль удалил, но можно было им изменять форму шинки, изменяя его.

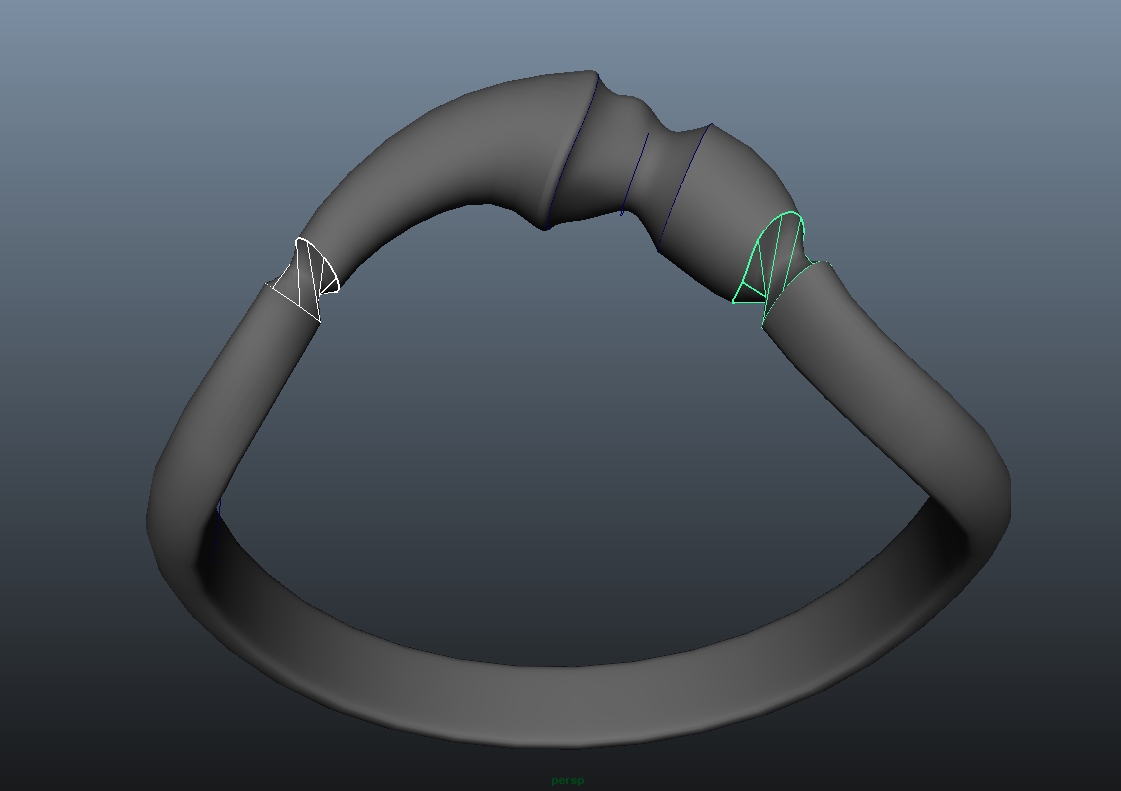

Выделяю крайние грани одного и другого элемента, назначаю лофт, и получается лофт кривой, перекрученный.




Пробовал разные параметры, и понимаю, что программе надо объяснить, от какой точки начинать и у какой заканчивать, как я хочу что было, прямо или закручено. Наверняка в программе должна быть возможность сделать так, как мне надо, но пока знаний не хватает

Вижу, что у этих двух соединяемых поверхностей, есть жирная линия, наверное это как бы начало построения поверхностей, у шинки она идёт посредине с внутренней части, а у верхней закорючки она смотрит вбок. По этому, лофт перекручивается в эту сторону. Но верхняя штука уже сделана, и я не хочу её строить заново, обращая внимание где эта линия, и надо решить эту проблему исходя из того, что уже есть.
В полигонах бы такого вопроса у меня не возникло, но вот в нурбсах тут пока не могу найти решения.
Прикреплю файлик, может кто знает как сделать, или Александр этот момент покажет на уроке.

Максим Ярославский,
Помню в JewelCad были такие проблемы, решалось изменением порядка линий, какая именно будет первой,при объединении в поверхность. Да и колличество линий должно быть одинаковым у объединяемых поверхностей.
(Пишу своими словами, терминологии не знаю)

А да, файл то я выложил без лофтов, про которые писал.
Старое сообщение изменить уже не могу, добавлю обновлённый файл сюда

тута их всего две грани, между которых создаётся loft, обратный порядок ничего не решает, я это сразу попробовал

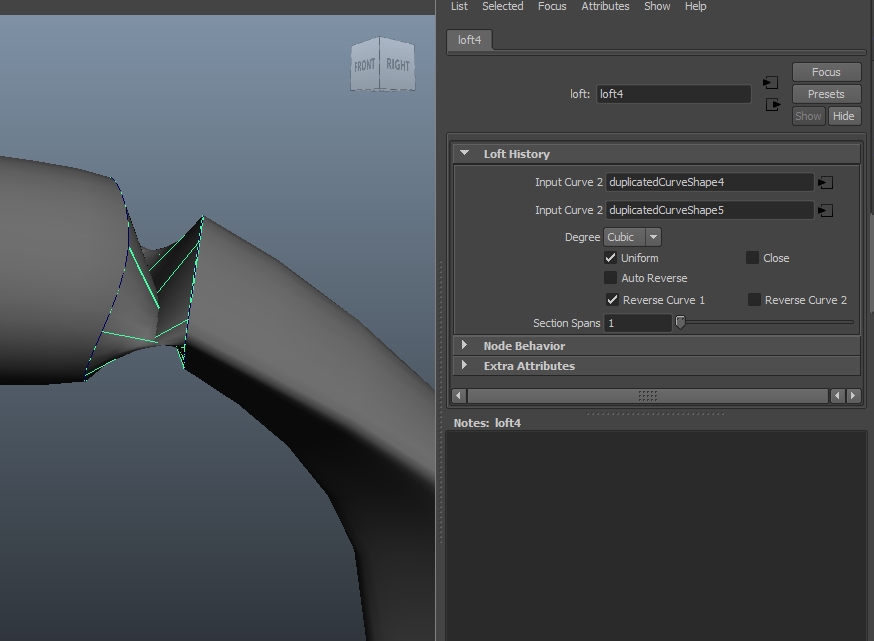

в настройках loft в окне channel Box, есть возможность поставить Auto Reverse в положение on, у мен сейчас он отключён, потому что иначе делает линии вроде бы прямо, но буквой Х пересекает их.

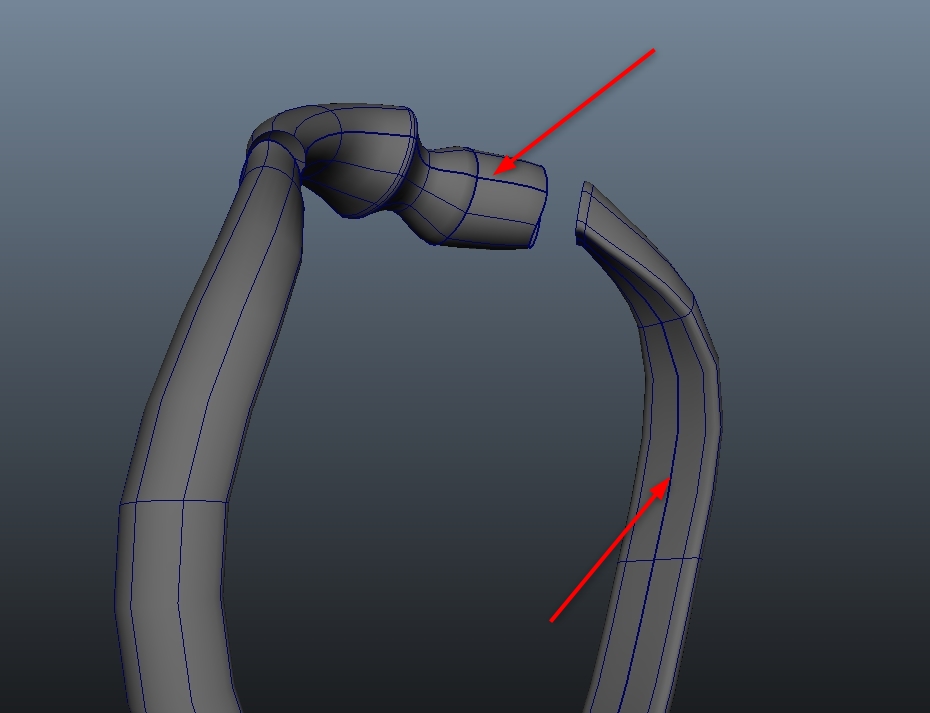

строит в принципе красиво, вполне логично, у поверхности 1 и поверхности 2 есть своя стартовая точка построения, которая идёт по поверхностям более жирной линией, на картинке я их стрелками голубыми подсветил. И лофт строится от одной такой жирной линии, до другой такой жирной линии, потому получается перекручен.



в Майя есть интересная возможность, которая у меня пока не работает, вернее работает как то не так.

Я могу в Ченнелбоксе нажать на название одной из линий, красными стрелками на первой картинке показано куда, нажать клавишу Т, появится дополнительный манипулятор - голубой и жёлтый квадратик, которые являются началом и концом поверхности лофта, они находятся в одной точке, но я их за эти манипуляторы квадратики могу подвигать куда хочу, чтоб исправить поверхность лофта.

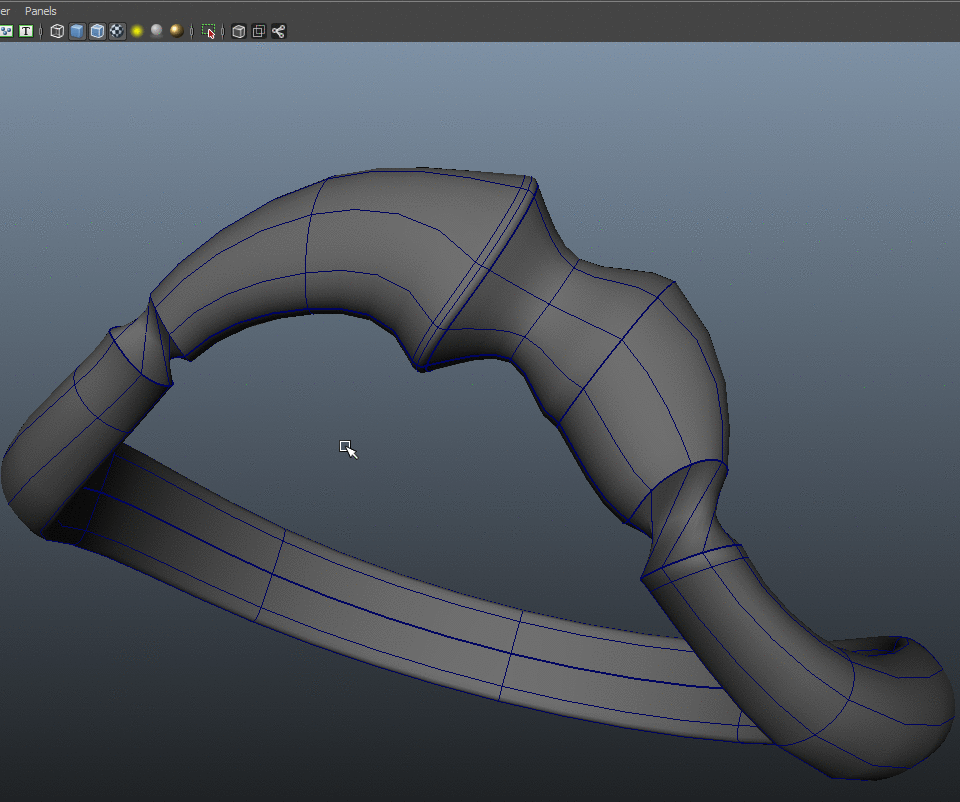

Только не могу     Гифка надеюсь здесь добавится в сообщение, чтоб было нагляднее

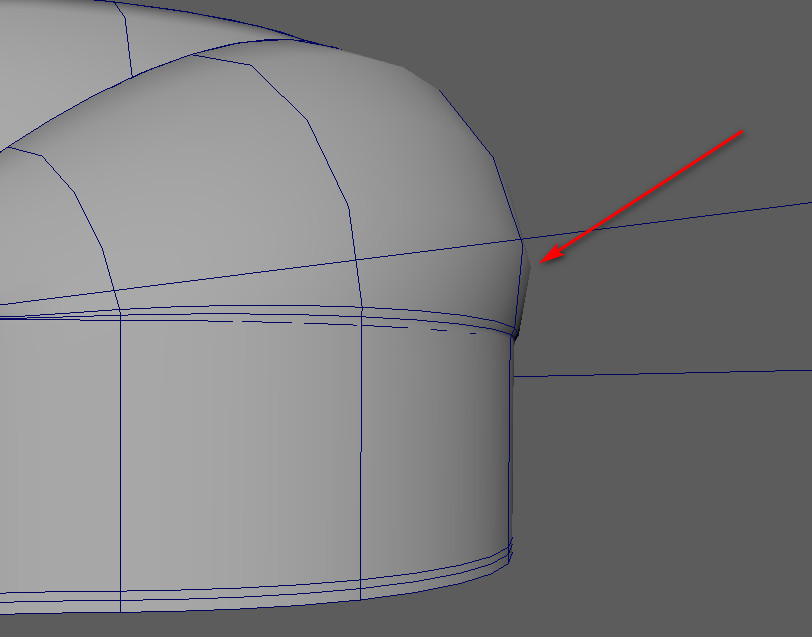

Александр, из за чего так "выдувает" поверхность?

Я понимаю, что где то создаётся напряжение, но как его убрать?
Это завитки из третьего урока.

собственно, почему всё это интересно, почему не продолжить работать в том пакете, который знаешь
а вот почему     выделяю элементы, двигаю их, и лофтики как резиновые, вместе с объектами тянутся
ну пока неправильно сделанные, но всё же ))))


igor,

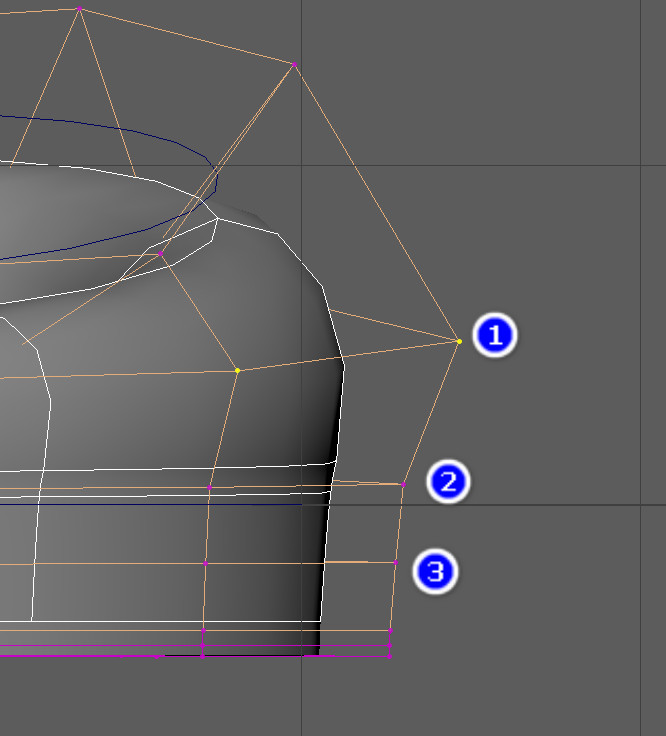

у тебя ниже стрелки есть дополнительная линия для острого угла, а вернее их три. Вот первая горизонтальная, которая ближе к стрелке - она немного шире нижних, или сдвинута чуть в сторону, потому там излом, который направляет выдув.

Help!

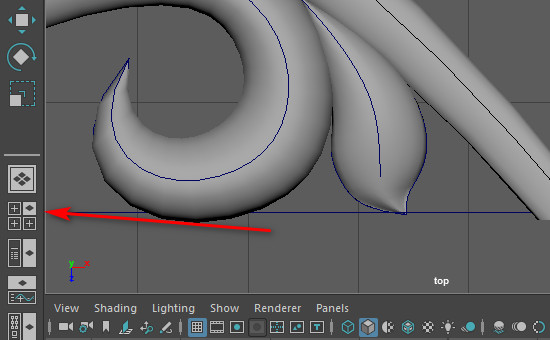

В процессе работы со 2ым уроком появилась проблема. Две нижние камеры сгруппировались и работают паралельно.
Третьего вида нет. Как мне вернуться в нормальное состояние?

Эту кнопку попробуй.

Пробовал я двигать их по разному, всё равно есть напряжение в форме. Не пойму откуда оно.

igor,

Не помогает. Сохранил проект. Перегрузил майю. Нормальный вид. При загрузке проекта две нижние камеры вновь запараллеливаются.

LДумаю Александр подскажет. Где то исправляется это точно

Svetly,
Попробуй Alt+ Home
Или в сверху "бракованного"окна открой View - Default View

Svetly,

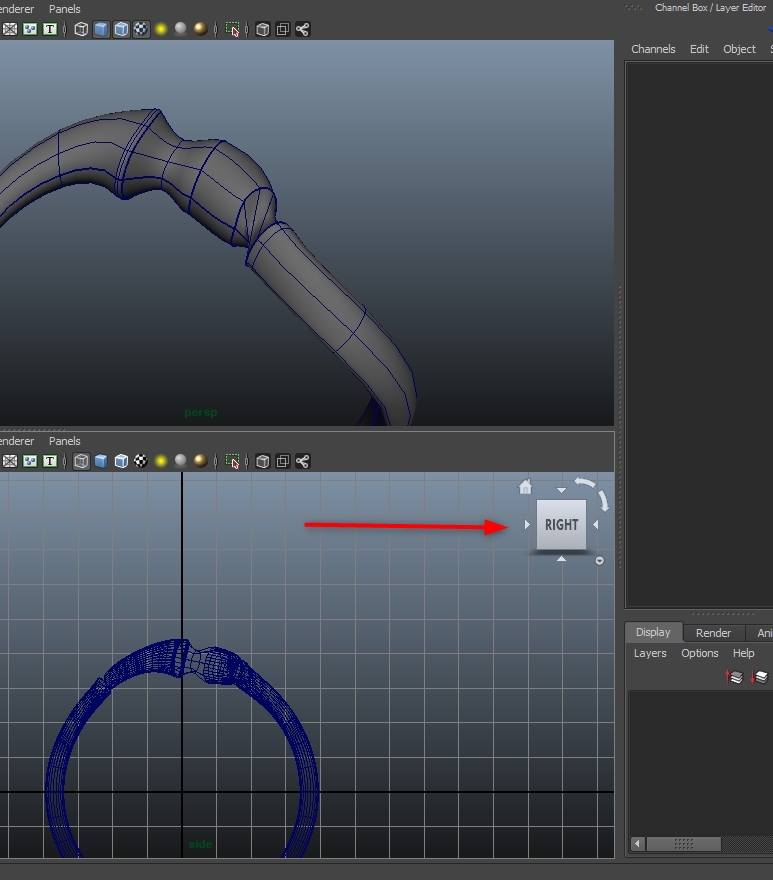

в каком хочется виде, нажать на экран кнопку, появится кубик в окне вида справа сверху.
вокруг кубика появятся стрелки, имим можно переключиться в любой другой вид

Игорь, нужно смотреть сетку поверхности. Скорее всего ты выбрал и сдвинул вних не последнюю линию, а перед ней.

В нужном окне, вид которого нужно изменить, вверху слева окна нажми View - Prefined Bookmarks. Там выбери нужную проекцию окна.

У меня вообще с этим выбором не очень получается.

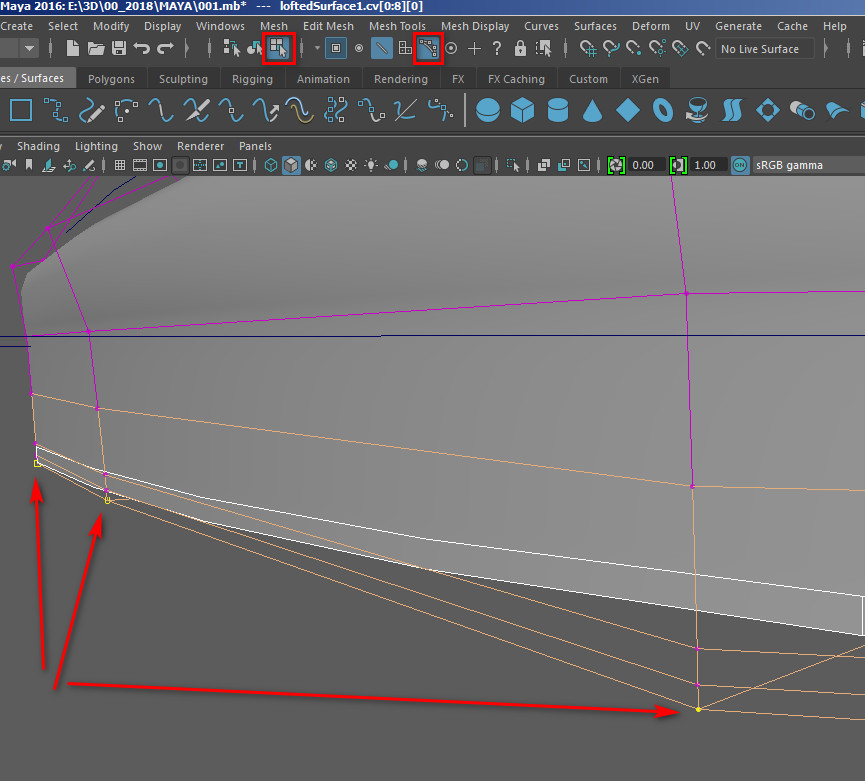

Что бы появился курсор пермещения, надо включить обязательно, кнопку Select hull component.
Это верно?  Старался выбирать именно последнюю изо-кривую.

Хотя на этой картинке точнее видно. Скорее всего быда большая высота между боковыми и центральной линией. Что и дало натяжение.

Вот я об этом и думал. Поднимая сильно центральную линию, я создаю большое напряжение в поверхностях.

RP-design,
Такой способ тоже не помагает. Окна спараллелились насмерть. Любые изменения в одном окне тут же происходят и в другом окне.
