Rhinocam - фрезеровка под 90 градусов
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
Всем доброго времени суток!
Решил начать изучать ринокам, так как в ДП нельзя повернуть модель на произвольный угол, а нужно. Но возник вопрос. Для фрезеровки чего-либо с торца в ДП мы используем другой постпроц., а как с этим обстоит дело в ринокам, как пилить с наклоненным под 90 шпинлелем?
Извиняюсь за глупый вопрос, но важно.
Развернуть ⇓
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата

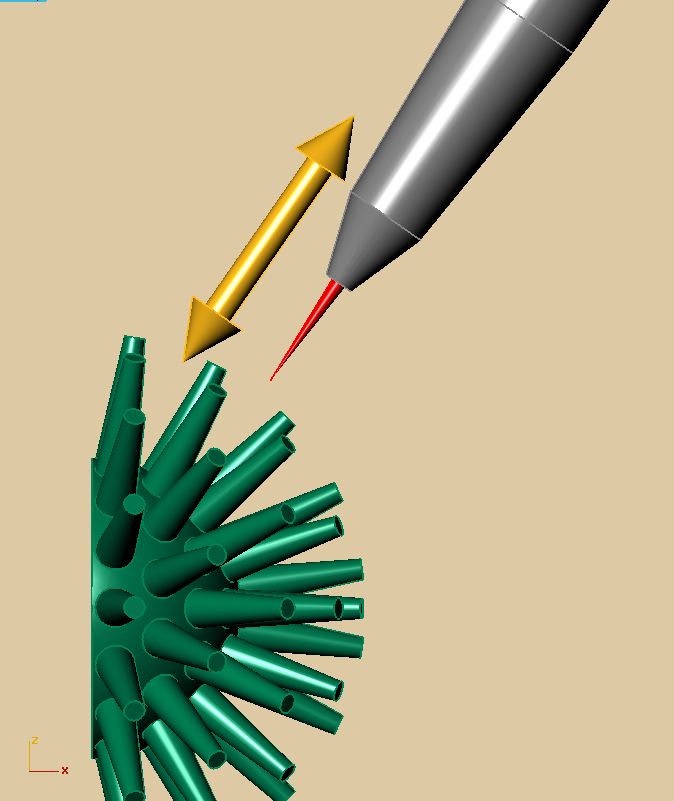

То есть,если я зафиксируюшпиндель под углом отличным от 0 или 90 градусов то смогу заставить фрезу двигаться вдольоси наклона?
это вопрос настолько странный, что может я его неправильно понял?
какая проблема заставить фрезу двигаться вдоль любой наклоненной оси?
для этого и мадкам необязателен - можно и вручную скомандовать..
например x0y0  x1y1 и фреза поедет под 45 к z,
или x0y0  x1y1.73 и фреза поедет под 30 к z
итд итп
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
bazzl,
а как в моем случае составить УП для фрезеровки посадочных под углом?
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Цитата
это вопрос настолько странный, что может я его неправильно понял?
Возможно ли в МадКаме создать УП для такой модели. Использовать желательно все 4 оси

Изменено: korobtsov-alex - 02.08.2016 12:39:38
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
возможно на любых градусах поворота шпинделя, то есть зависит от возможностей CAM посчитать нужное...мадкам может

Цитата
Возможно ли в МадКаме создать УП для такой модели. Использовать желательно все 4 оси
и создать уп возможно, и 4 оси тоже возможно


Цитата
а как в моем случае составить УП для фрезеровки посадочных под углом?
сейчас на пробу установил RhinoCAM 2012 - там есть пятиосевые возможности, но я не знаю, как оно работает - отстал я от ринокама, это заново вникать нужно...
Изменено: bazzl - 02.08.2016 13:53:43
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
bazzl,
Видимо настало время осваивать МадКам.
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
Для пятиосевого ринокама и мадкама для стрижа надо другие постпроцессоры или в мадкаме можно как то задать компановку станка и наклон шпинделя?

Блин, надо Леониду написать.
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
Одним словом, в мадкаме нужно подобрать подходящий постпроцессор. У Леонида нет мадкама и поэтому постпроцессора тоже нет. Кому не жалко дайте мадкам, тогда будет для стрижа постпроцессор.
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
Для пятиосевого ринокама и мадкама для стрижа надо другие постпроцессоры или в мадкаме можно как то задать компановку станка и наклон шпинделя?
не надо других, кроме штатного и для ринокама, и для мадкама mach3-mm...задать наклон и особенности стрижа можно в мадкаме, про ринокам не уверен
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
Если удастся разобраться в мадкаме много проблем решить можно, особенно если флип сделать.  Но думаю это не быстро, хотя мануал русский к мадкаму читаю, вроде можно за несколько вечером въехать. Но вот сам мадкам найти это проблема.
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 02.12.2010
Откуда: Казань

Сообщений: 2138
В друзьях у: 4
Голосов: 146 / 9
Мадкам нашел, установил, буду разбираться. Пока все нравиться. Эти кольца конечно я не сделаю уже в мадкаме, но вот следующие вполне.
Кстати, никто не думал сделать к флипу шаговый двигатель маленький, подключить к плате и получить таким образом практически пятиосник? Но это так, бредни из-за режима, сплю по три-четыре часа в сутки, ничего не успеваю, скоро семи-восьми осники привидятся :)


Всем спасибо за ответы!
С людьми советуйся, а своего ума не теряй.
Пользователь
Регистрация: 29.06.2009
Откуда: Винницкая обл

Сообщений: 260
В друзьях у: 4
Голосов: 12 / 1
Так, что? Так и не разобрались с RhinoCam? Получится в нем индексы наклона головы считать?

Ну, вот хочу так научится резать в С-рамке с поворотом головы шпинделя, но не знаю как запрограммировать в RhinoCam. Т.е. крутить проекционные планы можно в любые стороны, но как в пост это все выдавать, неясно. Пока, хоть и выставил 5-осную машину table-head в настройках, но стандартный пост mach3-mm  движение по осям не интерполирует. Z - идет себе вниз без сдвига по X.
Философия - важнейшее! (Плотин)
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
стандартный пост mach3-mmдвижение по осям не интерполирует.
а то, что показано в табличке тулпаз эдитор - это какбэ неважно?
или это секретно?
это вопщем-то тоже движение по осям, есичо
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
но вопрос, вощем, хороший - таинственный такой))
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 29.06.2009
Откуда: Винницкая обл

Сообщений: 260
В друзьях у: 4
Голосов: 12 / 1
Да в тулпаз эдиторе там те же координаты, что в УП для операции, только подробнее. Т.е. программа тупо выдает координаты для повернуторого в setup проекционного плана без интерполяции.   Может, это уже Mач должен осуществлять такую интерполляцию?...
Но ведь ему как-то надо сообщить что ось B (т.е. голова) повернута. Но ничего такого в посте нет.. Хотя я в пост вместе с операцией захватываю и setup с поворотом по y-оси
Изменено: Barban - 07.12.2016 02:55:17
Философия - важнейшее! (Плотин)
Пользователь
Регистрация: 10.07.2014
Откуда: Екатеринбург

Сообщений: 205
В друзьях у: 1
Голосов: 13 / 0
Barban,
к table-head еще rtcp наверно нужен
Пользователь
Регистрация: 29.06.2009
Откуда: Винницкая обл

Сообщений: 260
В друзьях у: 4
Голосов: 12 / 1
maxekb77,
А что это?  И где оно? Гугл это предлагает:
Контроль кончика инструмента

Спасибо за наводку, буду изучать....
Философия - важнейшее! (Плотин)
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
rtcp наверно нужен
какой же может быть rtcp, если голова индексная? - это непонятно

и зачем в этом устройстве две оси B (на столе и на голове), тоже непонятно

видать, ринокам таких станков непонимаит
Изменено: bazzl - 07.12.2016 13:32:18
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 10.07.2014
Откуда: Екатеринбург

Сообщений: 205
В друзьях у: 1
Голосов: 13 / 0
bazzl,
Станок из воздуха понял что башка повернута и начал сам гонятся за длинной фрезы.
Пользователь
Регистрация: 29.06.2009
Откуда: Винницкая обл

Сообщений: 260
В друзьях у: 4
Голосов: 12 / 1
bazzl,
2 оси B - это мой "костыль", так как я протюкал, что голова в положении 90 градусов просто не достает концом к заготовке. Только расположив ДД и голову под 45 градусов можно высверливать торцы колец.

В данном случае (с-рамка) от второй оси B на столе можно отвлечься и забыть про нее. И смотреть на станок как на гаражное подражание Стрижу.
Можно ли программировать индексы наклонов головы Стрижа в Ринокам? Ясного ответа я пока не нашел.
Изменено: Barban - 07.12.2016 14:40:19
Философия - важнейшее! (Плотин)
Пользователь
Регистрация: 29.06.2009
Откуда: Винницкая обл

Сообщений: 260
В друзьях у: 4
Голосов: 12 / 1
Цитата

Цитата
(maxekb77 07.12.2016 11:30:11) rtcp наверно нужен
какой же может быть rtcp, если голова индексная? - это непонятно
Если принять как гипотезу (надо как-то проверить), что трансляцию координат из операционных в станочные осуществляет не РиноКам, а Мач, то логично, что и для индексов ему этот самый rtcp нужен. Ведь прикол  такой С-рамки в том, чтобы не ловить ноль по пирамидке при обработке b-индексов, а чтобы он сам просчитался, отбиваясь "5x-Gage length"

upd

Снял галку Outpu all coordinates in Local setup System в установках Машины и помогло). Теперь в пост выдает глобальные координаты. Вот чудо-то!
Изменено: Barban - 07.12.2016 15:18:40
Философия - важнейшее! (Плотин)
