madCAM - CAM plug-in for Rhino3D , Опыт использования, уроки, идеи, варианты по резке на 5х координатах
Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
И для закваски, пример использования МадКам в связке с  Мира2.



С Уважением, Егор.
Пользователь
Регистрация: 21.11.2010
Откуда: Таганрог

Сообщений: 56
В друзьях у: 0
Голосов: 10 / 1
Подскажите пожалуйста, как свой аппарат включить в симуляцию. Пытался в настройках указать папку с стл, но не вышло ничего хорошего!
Самоизолирован!
Пользователь
Регистрация: 21.11.2010
Откуда: Таганрог

Сообщений: 56
В друзьях у: 0
Голосов: 10 / 1

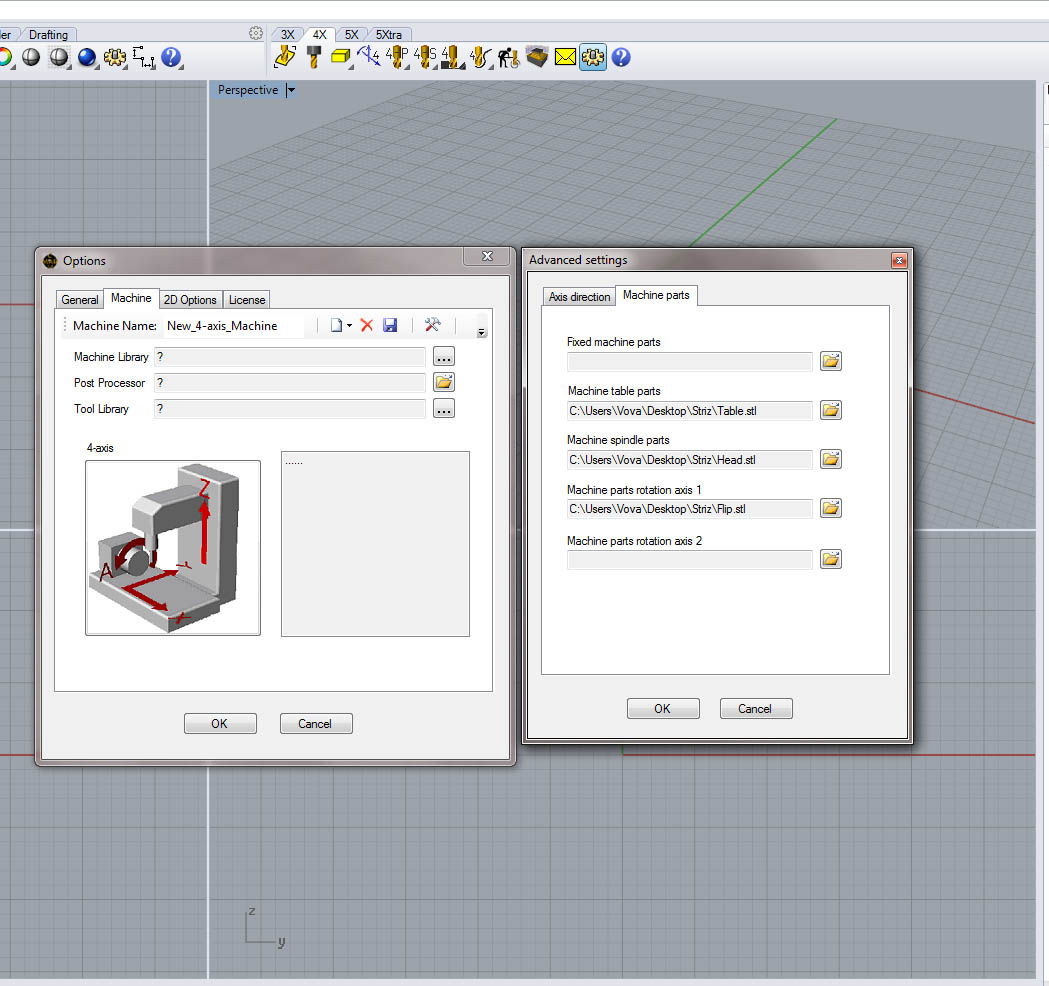

Выбрал четырех осевой станок, потом все как на картинках.

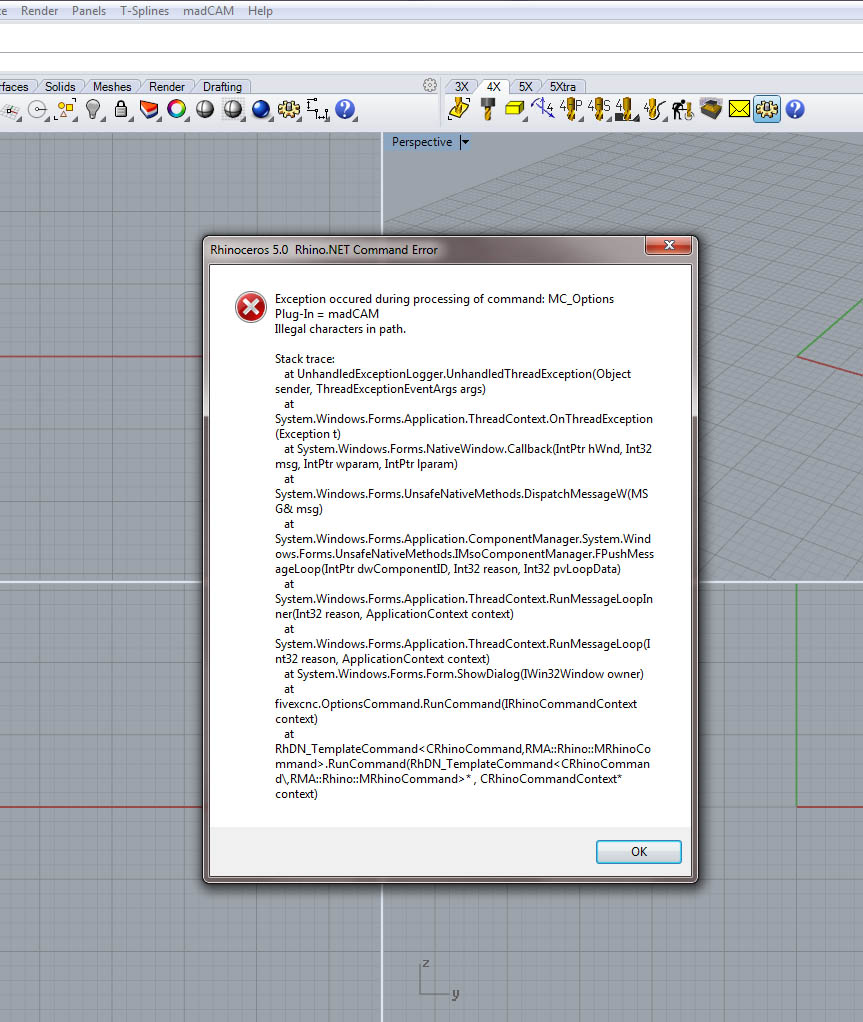

После подтверждения выскакивает

Вроде пишет что неправильные символы в пути к папке.
Изменено: Volodja81 - 06.10.2013 14:54:27
Самоизолирован!
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
ну да...неправильные...знак вопроса не прописывает путь к папке
там нужно найти и указать путь к папке mechines, чтобы вместо знака вопроса было типо такого:
C:\Documents and Settings\All Users\Application Data\5XCNC\madCAM\5.0\Machines
и то же самое с постпроцессором и фрезами
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 21.11.2010
Откуда: Таганрог

Сообщений: 56
В друзьях у: 0
Голосов: 10 / 1
Цитата

ну да...неправильные...знак вопроса не прописывает путь к папке
там нужно найти и указать путь к папке mechines, чтобы вместо знака вопроса было типо такого:
C:\Documents and Settings\All Users\Application Data\5XCNC\madCAM\5.0\Machines
и то же самое с постпроцессором и фрезами
У меня только не Documents and Settings а Program Data. вообщем попробую еще.
Самоизолирован!
Пользователь
Регистрация: 21.11.2010
Откуда: Таганрог

Сообщений: 56
В друзьях у: 0
Голосов: 10 / 1

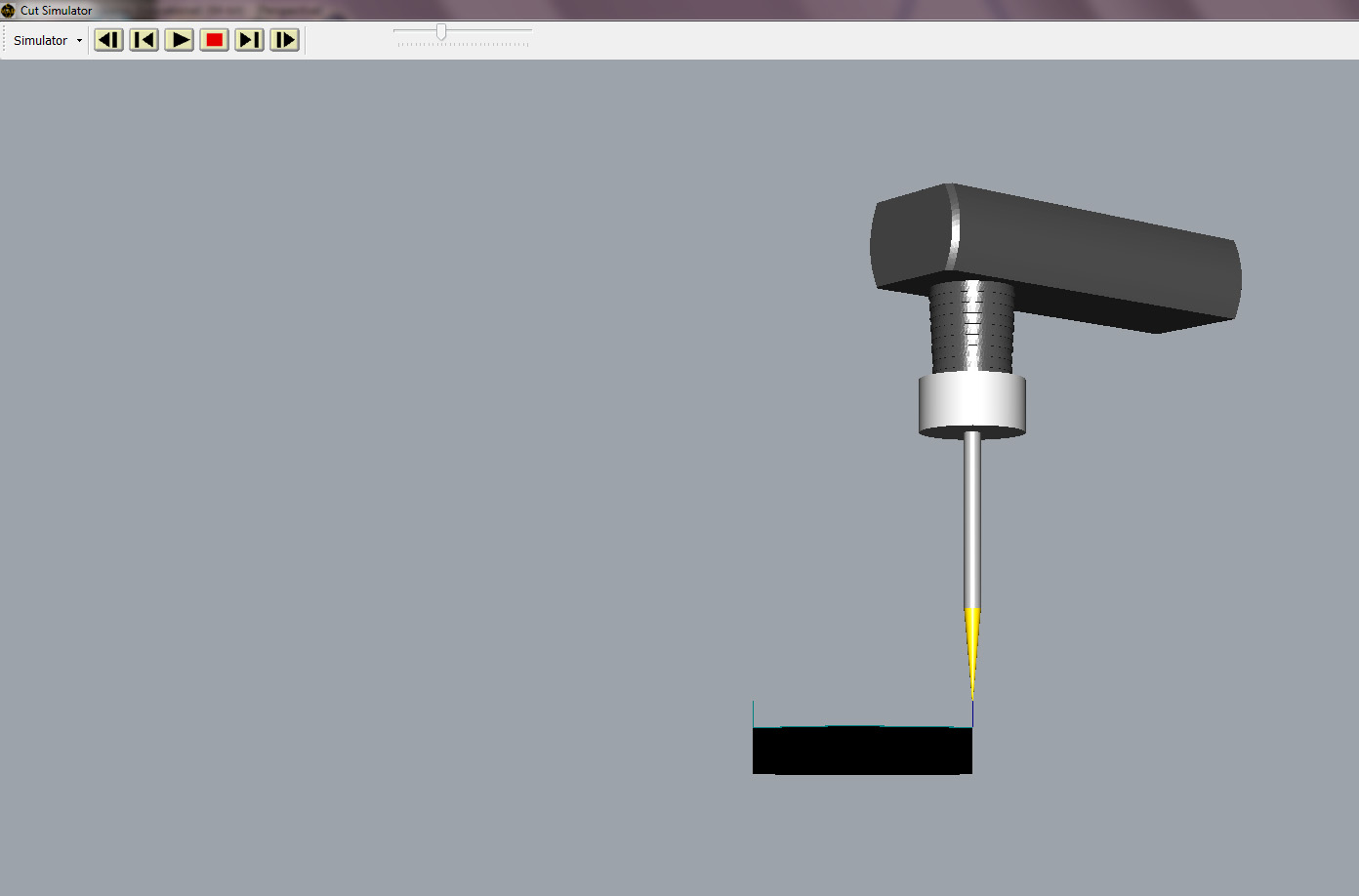

Только плюшку надо убрать.
Самоизолирован!
Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 893
В друзьях у: 7
Голосов: 74 / 1
Цитата
Только плюшку надо убрать.
Плюшку похоже Мадкам берёт из настроек фрезы........у неё там есть диаметр Tool Holder
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
ага, и понаделать себе разных машин и фрез для удобства и экономии времени
и уже флип пририсовать к пятой машине
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 893
В друзьях у: 7
Голосов: 74 / 1
:)

Цитата
и уже флип пририсовать к пятой машине
Пользователь
Регистрация: 29.03.2012
Откуда: Харьков

Сообщений: 916
В друзьях у: 8
Голосов: 149 / 27
Тут в теме є Пробую резать на CNC Magic J5
Был поднят вопрос , что якобы Мадкам не может делать некоторых стратегий и что эту программу
надо переделать . :biggrin2:
Я показал как выполнить предложенную стратегию на 5-ти осевике в Мадкам 5 , в то время еще не
имел 5-ти осевика и показал симуляцию для станка Мира .
Сейчас стало интересно можно ли такое сделать на Мадкам 4 .
Можно !!! :)
И симуляция уже на мой станок .

Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
Можно !!!
можно и так! но мой способ, изложенный в теме є Пробую резать на CNC Magic J5
, на два клика проще
:)
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 29.03.2012
Откуда: Харьков

Сообщений: 916
В друзьях у: 8
Голосов: 149 / 27
bazzl,


Во Во " и я кажу . А Ваша Галя , дюже балована "  :biggrin2:
Изменено: LVVj - 07.10.2013 15:22:02
Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
LVVj,
Это получается из минуса в плюс, правильно понял, а можно узнать координаты входа и выхода ?
Лимиты местами поменяли ?
С Уважением, Егор.
Пользователь
Регистрация: 29.03.2012
Откуда: Харьков

Сообщений: 916
В друзьях у: 8
Голосов: 149 / 27
egro,
Как проходить нет разницы . Где начало ограничивающих линий от туда и пойдет движение .
Лимиты не менял , да и вообще особо настройками не занимался , 4 версия была поставлена временно
для проверки . На компе нет 4 Рино . Специально сбивал 5-32 Рино и Матрицу  :)  .

Вход по Х не помню , не заморачивался , А 75 и -75 .
Изменено: LVVj - 07.10.2013 19:10:19
Пользователь
Регистрация: 19.04.2006

Сообщений: 280
В друзьях у: 2
Голосов: 36 / 5
Цитата
Где начало ограничивающих линий от туда и пойдет движение
Все правильно пишешь, из минуса в плюс придти можно, обратно нет (при 5 осях), только вопрос - а зачем?
Желание - это тысячи возможностей, нежелание - это тысячи причин...
Пользователь
Регистрация: 29.03.2012
Откуда: Харьков

Сообщений: 916
В друзьях у: 8
Голосов: 149 / 27
YaL,


И я о том же

Цитата
вопрос - а зачем?
Наверно чтоб еще один пользователь , из за этой проблемы , не ушел в отпуск  :)  .
Изменено: LVVj - 07.10.2013 20:23:37
Пользователь
Регистрация: 04.11.2011
Откуда: Алтай

Сообщений: 362
В друзьях у: 4
Голосов: 91 / 11
Цитата

Тут в теме є Пробую резать на CNC Magic J5
Был поднят вопрос , что якобы Мадкам не может делать некоторых стратегий и что эту программу
надо переделать .
Я показал как выполнить предложенную стратегию на 5-ти осевике в Мадкам 5 , в то время еще не
имел 5-ти осевика и показал симуляцию для станка Мира .
Сейчас стало интересно можно ли такое сделать на Мадкам 4 .
Можно !!!
И симуляция уже на мой станок .
Господин хороший! Если до вас ещё не дошло, то скажу ещё раз, причём тут ваш станок? не работает это для конфигурации данной машины.
Изменено: ювелир12345 - 07.10.2013 21:39:11
Никакой ветер не будет попутным, если не знаешь куда плыть
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
ювелир12345,
Если для одного станка ЭТО работает, а для другого нет, то это наверное не программа виновата всё таки.
а Что-то другое видимо, драйвер например или ещё чего.  :)
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 04.11.2011
Откуда: Алтай

Сообщений: 362
В друзьях у: 4
Голосов: 91 / 11
Цитата

станок хавает управляющую программу, которую создает мадкам и тупо ее выполняет, станок не может думать. Дайте ваш УП-файл - и мы сверим пути которые прописали вы, со своими. А потом поймем кто ошибается

Цитата
ювелир12345,
Если для одного станка ЭТО работает, а для другого нет, то это наверное не программа виновата всё таки. а Что-то другое видимо, драйвер например или ещё чего.




откуда драйвер знает чем  он крутит - ему дали команду, он и крутит, не дали - не крутит.
Изменено: ювелир12345 - 07.10.2013 21:49:33
Никакой ветер не будет попутным, если не знаешь куда плыть
Пользователь
Регистрация: 04.11.2011
Откуда: Алтай

Сообщений: 362
В друзьях у: 4
Голосов: 91 / 11
LVVj,
а у вас какой оси параллельна ось консоли?
Изменено: ювелир12345 - 07.10.2013 22:13:27
Никакой ветер не будет попутным, если не знаешь куда плыть
